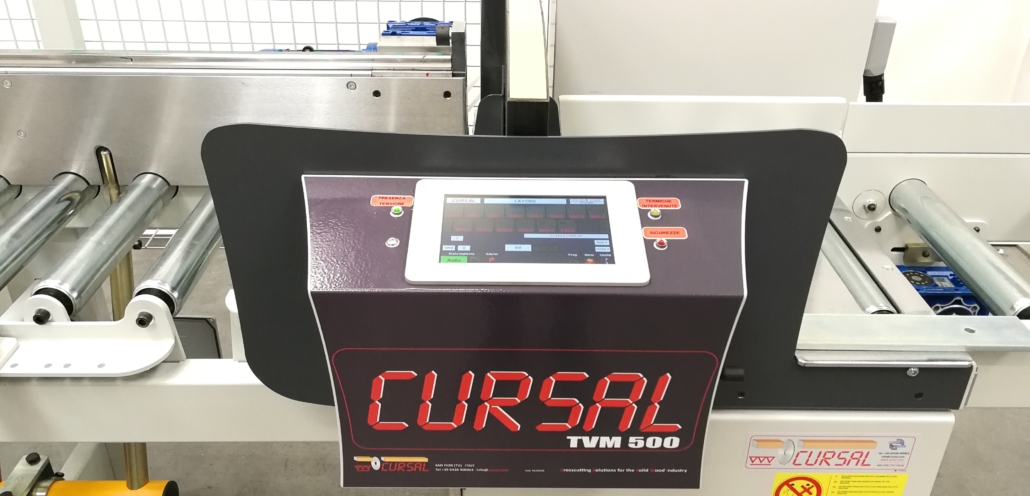

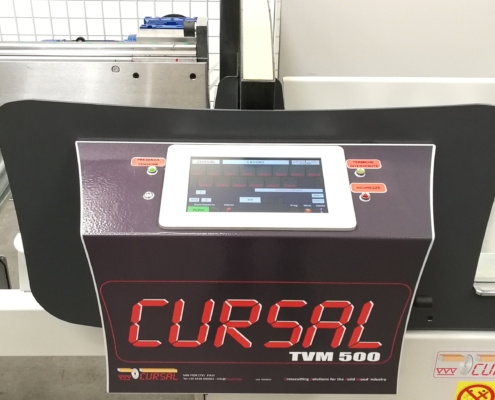

TRONCATRICE SEMI AUTOMATICA TVM 500 LAMA Ø500
TVM 500 – POTENZA E FLESSIBILITÀ PER LAVORAZIONI VARIE
La TVM 500 è una troncatrice di media capacità, ma con prestazioni elevate, recupera tutte le caratteristiche della TVM 400 aggiungendo una sezione di taglio maggiore, ideale per aziende che gestiscono produzioni più grandi e richiedono precisione e velocità.
Perfetta per chi cerca un equilibrio tra potenza e versatilità, è in grado di affrontare lavorazioni quotidiane e quelle che richiedono maggiore versatilità.
CARATTERISTICHE PRINCIPALI
La TVM 500 è progettata per il 90% delle tavole prismate, il che la rende adatta a settori con alta domanda come edilizia, imballaggio e produzione di strutture.
Il suo movimento alternativo verticale consente una velocità di taglio superiore, garantendo tagli netti e precisi anche su materiali di spessore medio.
La macchina è altamente personalizzabile grazie agli accessori CURSAL, adattandosi facilmente a qualsiasi tipo di produzione.
Può essere combinata con battute elettropneumatiche per lavorazioni ripetitive o con un fermo a controllo numerico per una maggiore flessibilità nelle misure.
L’integrazione con sistemi di scarico avanzati ottimizza il flusso di lavoro.
PUNTI DI FORZA
Versatilità nella produzione: La TVM 500 è ideale per una vasta gamma di materiali, dal legno massiccio a semilavorati e materiali complessi.
Alta flessibilità nel cambio delle misure: grazie ai sistemi di controllo numerico o battute elettropneumatiche, la macchina si adatta facilmente a produzioni su larga scala o a progetti che richiedono tagli molto variabili.
La TVM 500 combina potenza, flessibilità e precisione, diventando la scelta ideale per chi necessita di una troncatrice ad alte prestazioni, senza rinunciare alla personalizzazione.
TVM 500 – POTENZA, FLESSIBILITÀ E INTEGRAZIONE PER PRODUZIONI MEDIO ALTE
TVM 500 è ideale per tavole refilate nei settori della costruzione, dell’imballaggio e della produzione di strutture.
Grazie alla sua personalizzazione con accessori CURSAL, si adatta facilmente a qualsiasi produzione.
Il fermo a controllo numerico è particolarmente consigliata per questi settori, in quanto offre una maggiore flessibilità nella gestione delle misure.
Semplicità di integrazione: facile da integrare in impianti esistenti, la TVM 500 è compatibile con una vasta gamma di accessori e riduce la necessità di manutenzione grazie al suo design che minimizza l’usura.
Aumento della produttività: la velocità di taglio e la precisione della TVM 500 aumentano la produttività, riducendo i tempi di fermo macchina e migliorando il flusso di lavoro in ogni settore.
SETTORI DI APPLICAZIONE Settore Imballaggio per medie quantità fuoriserie: perfetta per la produzione di pallet, imballaggi e altri prodotti leggeri, ma anche efficace per materiali di maggior spessore.
Edilizia: ottima per il taglio di porte, telai, e battiscopa, adattandosi a produzioni di grande volume e piccole lavorazioni di precisione.
Strutture e Semilavorati: ideale per la produzione di lamellari, listellari e altre strutture in legno per arredamento e componenti industriali.
PERSONALIZZAZIONE E INNOVAZIONE TVM 500 è una macchina innovativa e adattabile che può essere personalizzata con vasta scelta di accessori CURSAL per soddisfare ogni esigenza specifica.
Una macchina potente, versatile e pronta a rispondere alle sfide di produzione elevate
SEZIONI DI TAGLIO
TVM 500 LAMA Ø500 Ø35 Z120
TVM 500
AVANZATO 50 mm LAMA Ø500 Ø35 Z120
VIDEO
VIDEO N° 230
VIDEO N° 242
VIDEO N° 245
VIDEO N° 260
VIDEO N° 277
ACCESSORI

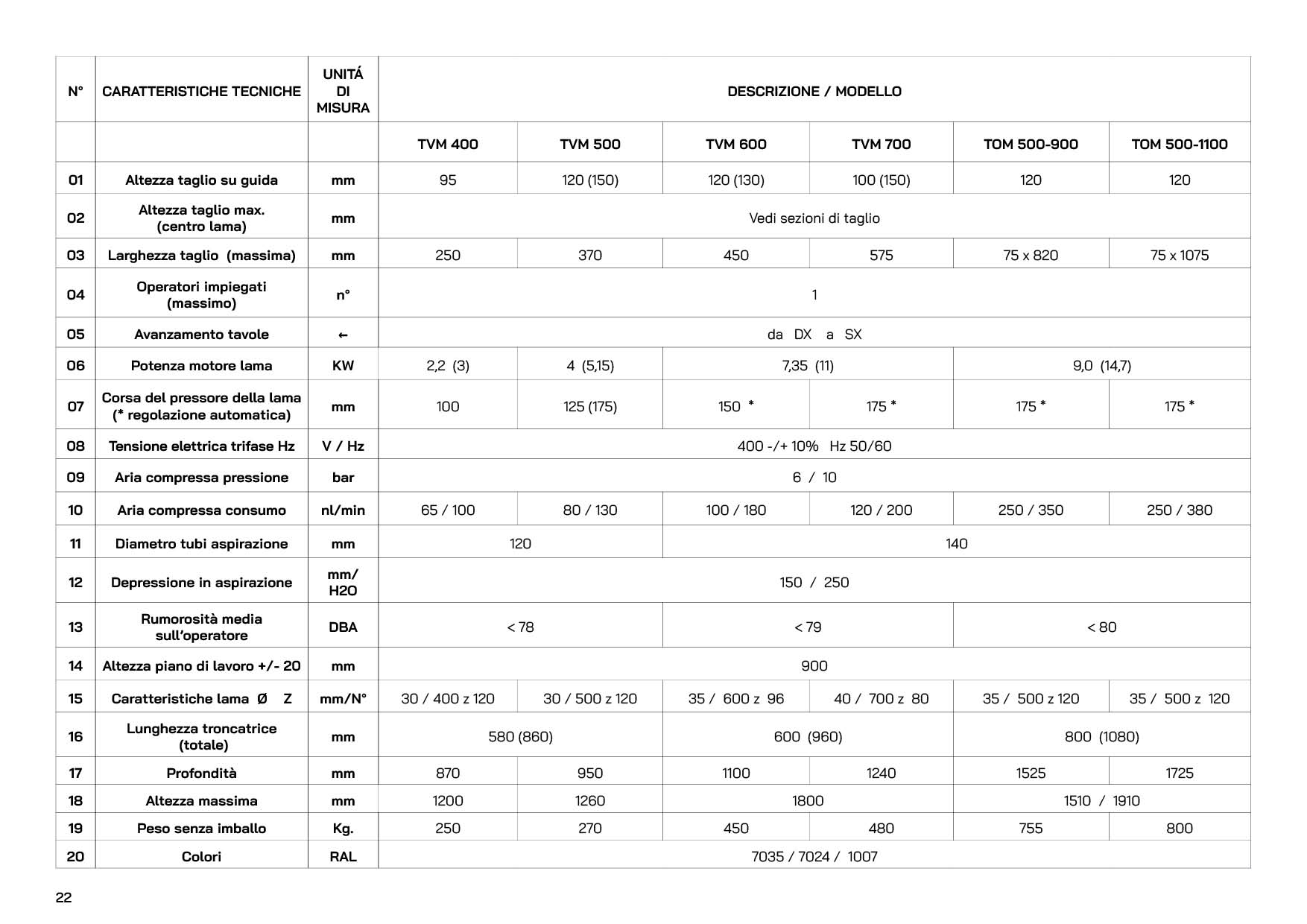

DATI TECNICI
N° |
CARATTERISTICHE TECNICHE |
UNITÀDIMISURA |
DESCRIZIONE / MODELLO |
|||||
|---|---|---|---|---|---|---|---|---|
| TVM 400 | TVM 500 | TVM 600 | TVM 700 | TOM 500-900 | TOM 500-1100 | |||
| 01 | Altezza taglio su guida | mm | 95 | 120 (150) | 120 (130) | 100 (150) | 120 | 120 |
| 02 | Altezza taglio max. (centro lama) |
mm | Vedi sezioni di taglio | |||||
| 03 | Larghezza taglio (massima) | mm | 250 | 370 | 450 | 575 | 75 x 820 | 75 x 1075 |
| 04 | Operatori impiegati (massimo) |
n° | 1 | |||||
| 05 | Avanzamento tavole | ← | da DX a SX | |||||
| 06 | Potenza motore lama | KW | 2,2 (3) | 4 (5,15) | 7,35 (11) | 9,0 (14,7) | ||
| 07 | Corsa del pressore della lama (* regolazione automatica) |
mm | 100 | 125 (175) | 150 * | 175 * | 175 * | 175 * |
| 08 | Tensione elettrica trifase Hz | V / Hz | 400 -/+ 10% Hz 50/60 | |||||
| 09 | Aria compressa pressione | bar | 6 / 10 | |||||
| 10 | Aria compressa consumo | nl/min | 65 / 100 | 80 / 130 | 100 / 180 | 120 / 200 | 250 / 350 | 250 / 380 |
| 11 | Diametro tubi aspirazione | mm | 120 | 140 | ||||
| 12 | Depressione in aspirazione | mm/ H2O |
150 / 250 | |||||
| 13 | Rumorosità media sull’operatore |
DBA | < 78 | < 79 | < 80 | |||
| 14 | Altezza piano di lavoro +/- 20 | mm | 900 | |||||
| 15 | Caratteristiche lama Ø Z | mm/N° | 30 / 400 z 120 | 30 / 500 z 120 | 35 / 600 z 96 | 40 / 700 z 80 | 35 / 500 z 120 | 35 / 500 z 120 |
| 16 | Lunghezza troncatrice (totale) |
mm | 580 (860) | 600 (960) | 800 (1080) | |||
| 17 | Profondità | mm | 870 | 950 | 1100 | 1240 | 1525 | 1725 |
| 18 | Altezza massima | mm | 1200 | 1260 | 1800 | 1510 / 1910 | ||
| 19 | Peso senza imballo | Kg. | 250 | 270 | 450 | 480 | 755 | 800 |
| 20 | Colori | RAL | 7035 / 7024 / 1007 | |||||
