TRONCATRICE OTTIMIZZATRICE A SPINTA PER TAGLIO ANGOLARE – TRGSI LAMA Ø550
TRGSI 550 – Taglio angolare ottimizzato per ogni linea produttiva
La TRGSI 550 è una troncatrice angolare ad alta produttività, progettata per tagli programmati o ottimizzati su tavole singole o in pacchi, a 90° o inclinati.
Pensata per adattarsi sia a contesti artigianali evoluti che a linee completamente automatizzate, combina struttura robusta, componenti di alta gamma e un software intuitivo.
La macchina si basa su un telaio monoblocco ad alta rigidità che raggruppa, in una sola struttura, tutti i componenti semplificando le installazioni e gli spostamenti e assicurando precisione costante anche nei cicli più impegnativi.
Le dimensioni compatte ne facilitano l’inserimento in impianti esistenti, garantendo al tempo stesso massima durabilità.
Lo spintore CNC Cursal, con motori Brushless e doppio carrello su guide a ricircolo di sfere, assicura avanzamento rapido fino a 250 m/min e movimentazione fluida anche con materiali delicati.
Il sistema di bloccaggio sincronizzato prima e dopo la lama mantiene perfetto allineamento e angolazioni costanti, rendendo la macchina adatta a un’ampia varietà di pezzi: tavole singole, pacchi, semilavorati e legni trattati.
Il software CNC permette di creare e gestire in modo flessibile piani di taglio complessi, controllando ogni parametro in autonomia.
Caricamento veloce da USB o Ethernet e funzioni di ottimizzazione con eliminazione dei difetti garantiscono efficienza e precisione anche in produzioni miste.
Adatta a settori come imballaggi, serramenti e arredo su misura, la TRGSI 550 offre alte prestazioni e versatilità, anche in produzioni ad alto volume.
Accessoriata con gruppi foratura automatici fino a 18 punte e stampanti alta definizione, può produrre semilavorati completi per molte esigenze
Troncatrici per tagli angolari con misure programmate o con ottimizzazione
Le TRGSI, TRGSI AP e TRGSI OL sono troncatrici angolari progettate per il taglio sequenziale di tavole rifilate, ideali per applicazioni come l’imballaggio, dove servono tagli continui e precisi, senza selezione dei difetti.
La TRGSI gestisce automaticamente tavole da 1000 a 6150 mm di lunghezza e spessori da 15 a 150 mm.
Il sistema a controllo numerico assicura avanzamento fluido fino a 180 m/min, mentre il software con schermo touch permette di gestire più cartelle, ognuna con 15 programmi di taglio.
I motori Brushless e le guide a ricircolo di sfere garantiscono velocità e precisione, rendendola ideale per produzioni standardizzate.
La TRGSI AP aggiunge funzionalità per la movimentazione facilitata, con spintore a sollevamento pneumatico e accessori dedicati come carico a catenaria e tappeti di scarico con più stazioni di espulsione.
È adatta a tavole dritte con larghezza costante ed è pensata per linee automatizzate.
La TRGSI OL, infine, è pensata per chi ha bisogno di ottimizzare le lunghezze.
Il software Cursal Manager gestisce fino a 1400 misure e applica regole multiple di taglio per ridurre gli scarti.
Combina flessibilità, precisione e controllo, mantenendo alte velocità operative.
Tutte le serie possono esser accessoriate con gruppi foratura automatici fino a 18 punte e stampanti alta definizione al fine di produrre semilavorati completi per molte esigenze
TRGSI SISTEMA DI FORATURA INTELLIGENTE
Dal disegno al foro perfetto, senza interruzioni:
il sistema integrato Cursal ottimizza ogni tavola con velocità, controllo CNC e flessibilità totale
TRGSI E – Ottimizzazione avanzata di lunghezze e difetti
La TRGSI E è una troncatrice angolare ad alte prestazioni progettata per ottimizzare il taglio di tavole con difetti visibili, riducendo al minimo gli scarti.
Grazie a una telecamera integrata e al software Cursal Manager, identifica automaticamente le imperfezioni marcate con gesso e gestisce fino a 1400 misure diverse, eseguendo anche tagli inclinati da 20° fino a 160°.
L’intero processo può essere gestito da remoto, garantendo massima efficienza anche con materiali eterogenei.
Un ulteriore punto di forza è la possibilità di integrare un sistema di foratura completamente automatizzato, che lavora in sincronia con la troncatrice.
Dopo l’analisi ottica, il software elabora il piano di taglio e foratura in tempo reale, evitando fermi macchina e migliorando la produttività.
Il modulo di foratura, disponibile in versioni da 1 o 5 mandrini, è altamente configurabile e garantisce precisione anche su produzioni complesse grazie alla struttura con guide a ricircolo di sfere e motori Brushless.
La stabilità del pezzo è assicurata da un sistema di allineamento con assi indipendenti e movimentazione pneumatica controllata da CNC, che evita microspostamenti durante la foratura.
Il tutto è gestito da un PC industriale con interfaccia Windows, dotato di software compatibile con i principali gestionali aziendali e completo di strumenti per la teleassistenza o la gestione autonoma tramite pacchetti scalabili.
La TRGSI E rappresenta la soluzione ideale per chi necessita di una macchina versatile, integrabile e in grado di ottimizzare ogni fase della lavorazione, dal taglio alla foratura.
Include tutte le caratteristiche presenti nelle altre serie.
SEZIONI DI TAGLIO
TRGSI 550 LAMA Ø550 Ø35 Z120
VIDEO
VIDEO N° 253
VIDEO N° 289
VIDEO N° 294
VIDEO N° 320
VIDEO N° 323
VIDEO N° 324
ACCESSORI
https://www.cursal.com/wp-content/uploads/2016/04/alimetatore-accessori-carico.jpg
372
672
Cursal S.r.l.
https://www.cursal.com/wp-content/uploads/2023/04/logo.png
Cursal S.r.l.2016-04-16 11:17:162021-05-13 16:29:26ALIMENTATORI - ACCESSORI IN CARICO
https://www.cursal.com/wp-content/uploads/2019/10/rulliere-tappeti-01.jpg
576
1024
Cursal S.r.l.
https://www.cursal.com/wp-content/uploads/2023/04/logo.png
Cursal S.r.l.2016-04-16 11:16:262021-05-13 16:29:59RULLIERE - TAPPETI
https://www.cursal.com/wp-content/uploads/2019/10/scanner-misuratori.jpg
879
1588
Cursal S.r.l.
https://www.cursal.com/wp-content/uploads/2023/04/logo.png
Cursal S.r.l.2016-04-16 11:15:592021-05-13 16:31:09SCANNER - MISURATORI
https://www.cursal.com/wp-content/uploads/2019/10/Stampanti-Etichettatrici.jpg
372
672
Cursal S.r.l.
https://www.cursal.com/wp-content/uploads/2023/04/logo.png
Cursal S.r.l.2016-04-16 11:15:322021-05-13 16:32:00STAMPANTI - ETICHETTATRICI
https://www.cursal.com/wp-content/uploads/2021/05/02-Cursal-fermi-pneumatici-elettronici.jpg
1816
3497
Cursal S.r.l.
https://www.cursal.com/wp-content/uploads/2023/04/logo.png
Cursal S.r.l.2016-04-16 11:14:562021-05-19 16:48:25FERMI PNEUMATICI - ELETTRONICI
https://www.cursal.com/wp-content/uploads/2016/04/espulsori-sistemi-di-raccolta.jpg
372
672
Cursal S.r.l.
https://www.cursal.com/wp-content/uploads/2023/04/logo.png

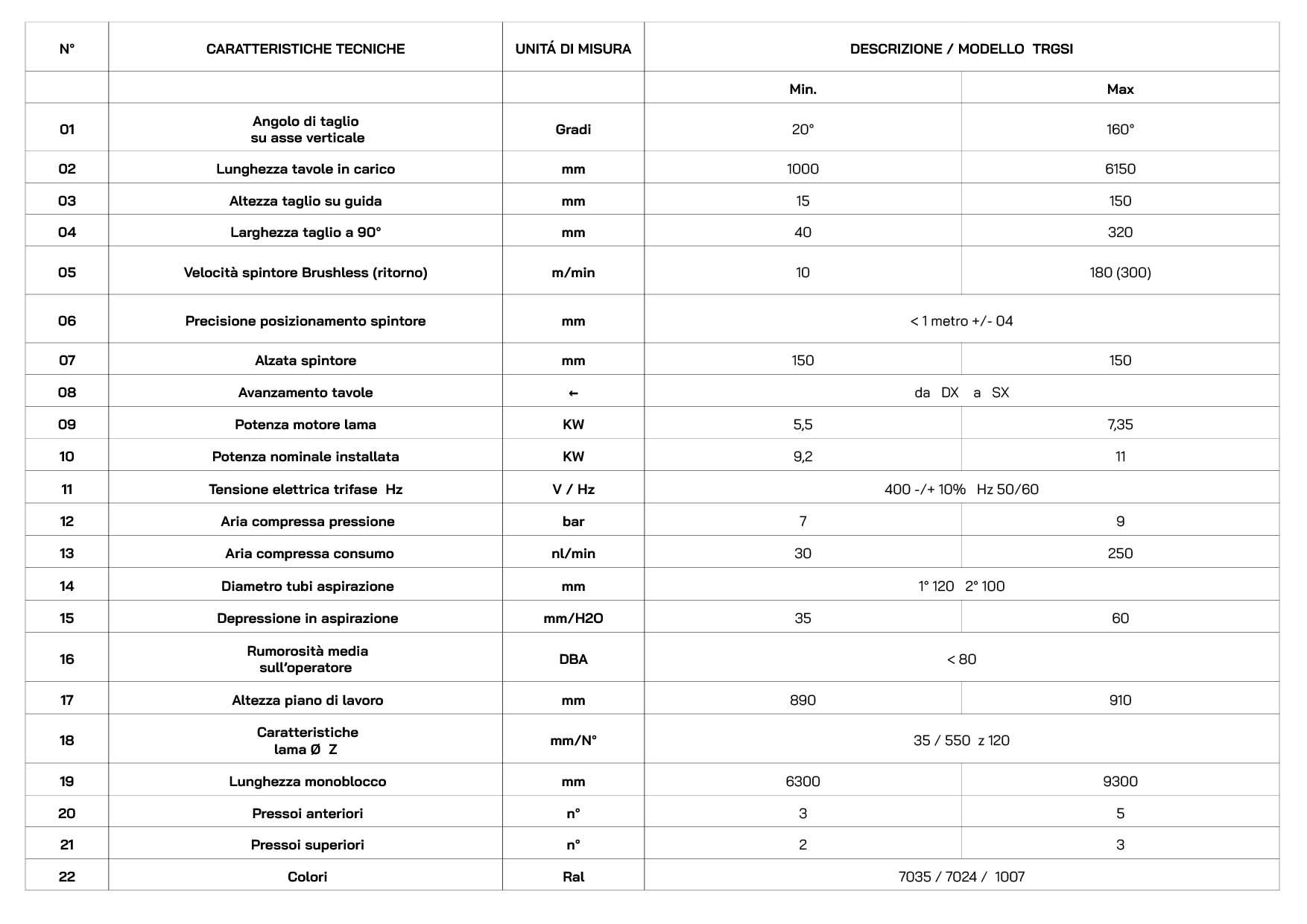

Cursal S.r.l.2016-04-16 11:14:352021-05-13 16:30:44ESPULSORI - SISTEMI DI RACCOLTADATI TECNICI
N° |
CARATTERISTICHE TECNICHE |
UNITÀ DI MISURA |
DESCRIZIONE / MODELLO TRGSI |
|
|---|---|---|---|---|
| Min. | Max | |||
| 01 | Angolo di taglio su asse verticale |
Gradi | 20° | 160° |
| 02 | Lunghezza tavole in carico | mm | 1000 | 6150 |
| 03 | Altezza taglio su guida | mm | 15 | 150 |
| 04 | Larghezza taglio a 90° | mm | 40 | 320 |
| 05 | Velocità spintore Brushless (ritorno) | m/min | 10 | 180 (300) |
| 06 | Precisione posizionamento spintore | mm | < 1 metro +/- 04 | |
| 07 | Alzata spintore | mm | 150 | 150 |
| 08 | Avanzamento tavole | ← | da DX a SX | |
| 09 | Potenza motore lama | KW | 5,5 | 7,35 |
| 10 | Potenza nominale installata | KW | 9,2 | 11 |
| 11 | Tensione elettrica trifase Hz | V / Hz | 400 -/+ 10% Hz 50/60 | |
| 12 | Aria compressa pressione | bar | 7 | 9 |
| 13 | Aria compressa consumo | nl/min | 30 | 250 |
| 14 | Diametro tubi aspirazione | mm | 1° 120 2° 100 | |
| 15 | Depressione in aspirazione | mm/H2O | 35 | 60 |
| 16 | Rumorosità media sull’operatore |
DBA | < 80 | |
| 17 | Altezza piano di lavoro | mm | 890 | 910 |
| 18 | Caratteristiche lama Ø Z |
mm/N° | 35 / 550 z 120 | |
| 19 | Lunghezza monoblocco | mm | 6300 | 9300 |
| 20 | Pressoi anteriori | n° | 3 | 5 |
| 21 | Pressoi superiori | n° | 2 | 3 |
| 22 | Colori | Ral | 7035 / 7024 / 1007 | |
