SCANNER OTTICO RILEVAMENTO QUALITA’ E DIFETTI CROSS-SCAN 4.1

TECNOLOGICO – INTELLIGENTE – PRODUTTIVO

Cos’è lo scanner OTTICO?

La STRUMENTAZIONE OTTICA è formata da telecamere ad alta frequenza che forniscono oltre 30.000 immagini al secondo, sapientemente illuminate da led e laser stroboscopici con frequenze, lunghezze d’onda, ottiche e posizionamenti programmati.

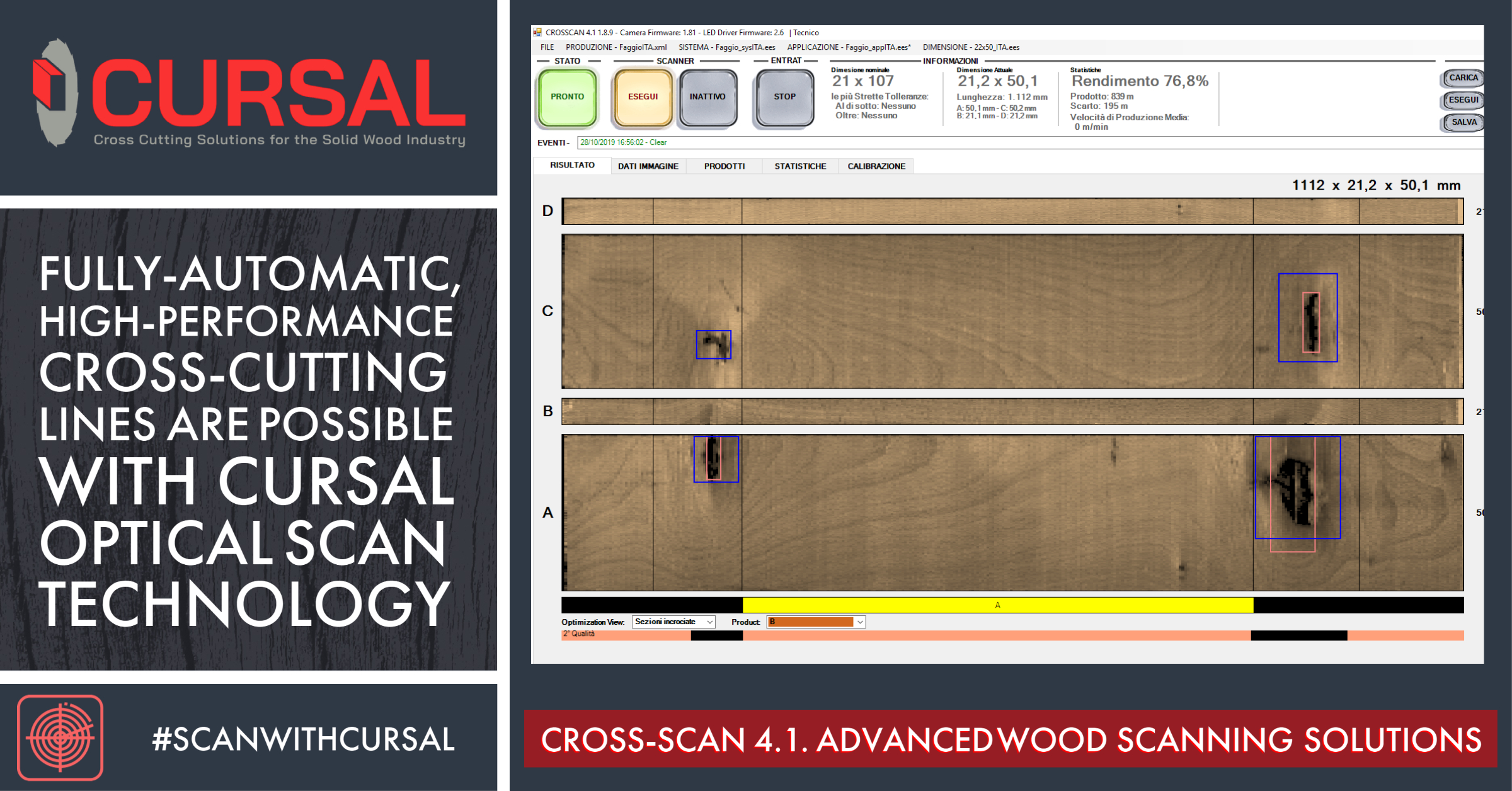

Cross.scan acquisisce accuratamente dimensioni, qualità e difetti del legno. Il processo di scannerizzazione avviene rilevando i difetti presenti sui 4 lati della tavola, differenziandole secondo parametri impostati.

Terminata la scannerizzazione, tramite un processo di ottimizzazione della lista di taglio inserita, si elabora la migliore combinazione che sarà trasmessa al CN della troncatrice/ottimizzatrice, permettendo una produzione continua ad elevatissima velocità.

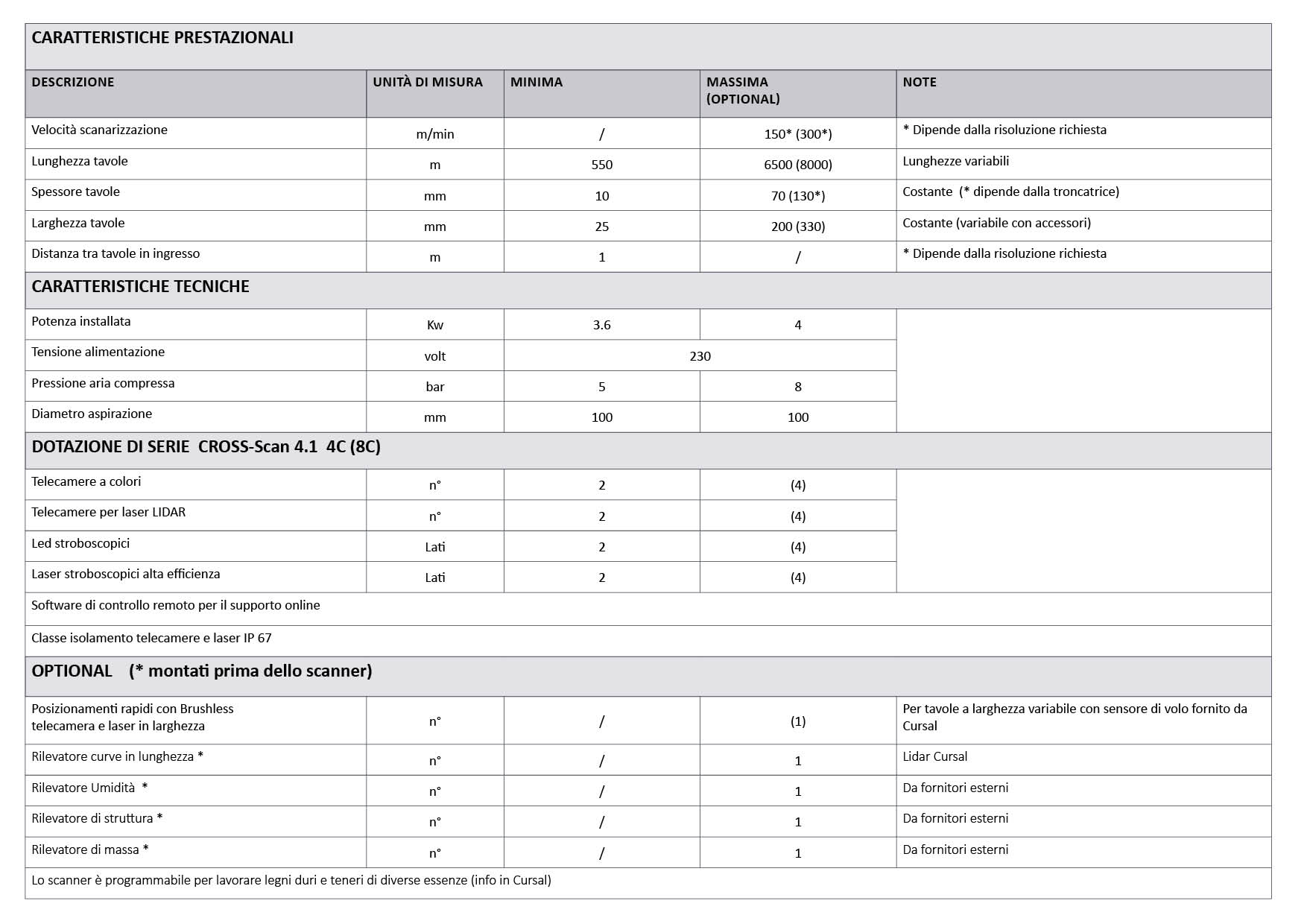

CARATTERISTICHE COSTRUTTIVE
Software di controllo remoto per il supporto online

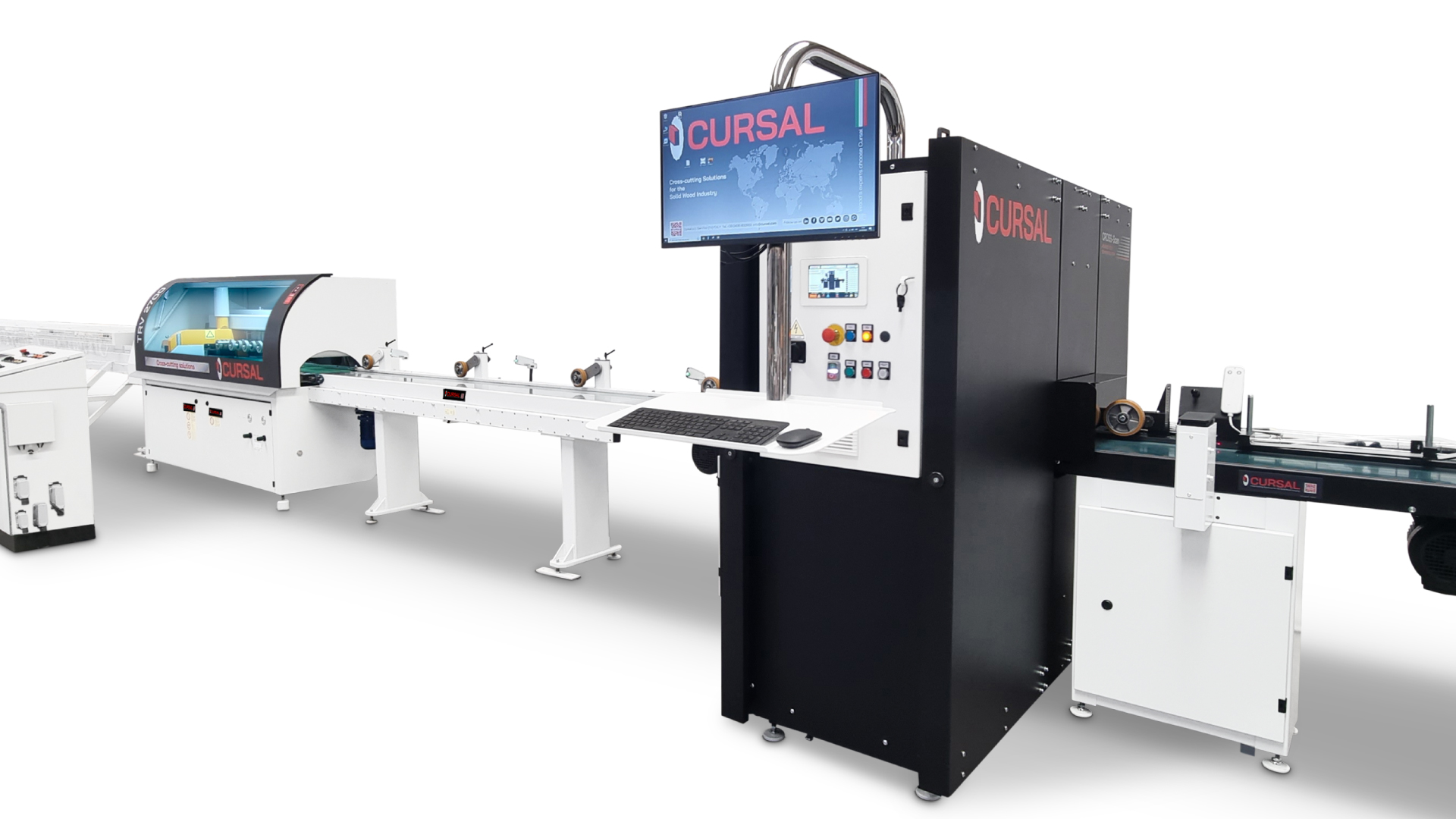

PC con schermo LCD e terminale di comando orientabile per la massima ergonomia d’utilizzo
N°4 telecamere a colori + n°4 telecamere dedicate al rilevamento del laser, protette in ambiente IP, con dispositivo di pulizia automatico
Ambiente interno
pressurizzato e filtrato, la polvere entra con difficoltà
Facilità di sollevamento e trasporto, con punti di ancoraggio per sollevamento sia con funi (date in dotazione) che con sollevatore

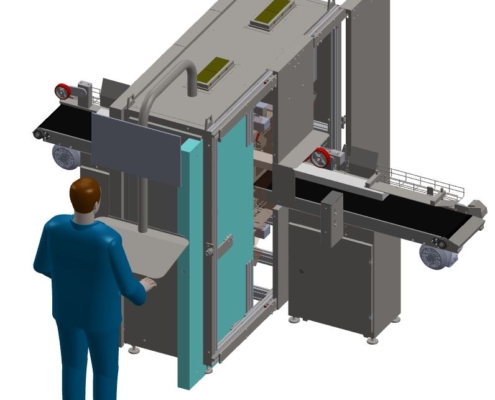

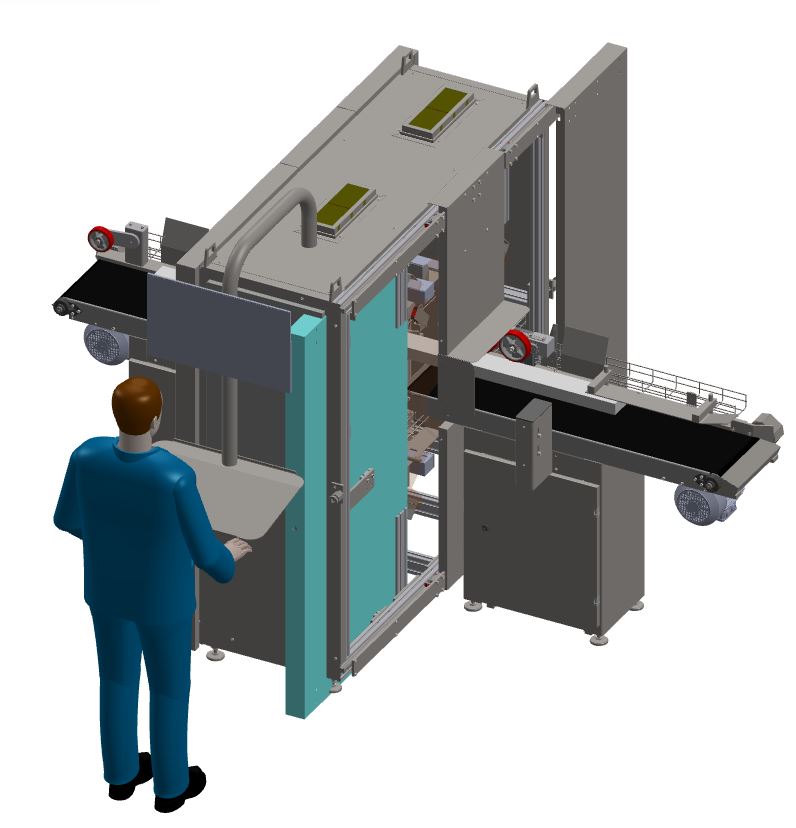

Struttura in profili metallici e piastre d’acciaio, con accesso facilitato mediante porte scorrevoli a ricircolo di sfere e apertura comoda robusta e senza manutenzione
Quando richiesto, monitor e tastiera su dispositivo separato
STRUTTURA componibile, si adatta agli optional e alle dimensioni delle tavole richieste dall’utilizzatore, manutenzione semplificata.
La regolazione delle telecamere e dei laser mobili è tramite attuatori

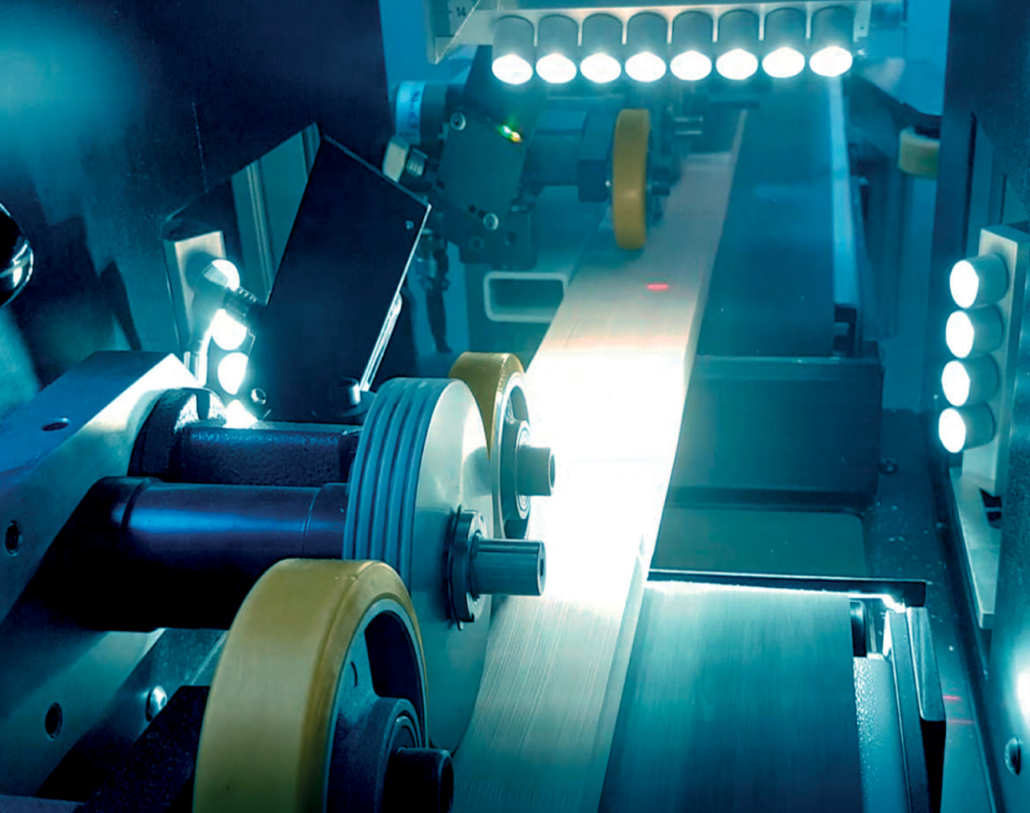

L’introduzione e l’estrazione delle tavole avviene con tappeti bassa usura a CN:
ruote di pressione pneumatiche servocontrollate, ruote allineatrici a guida, teste di pressione a ruote folli, controllo della sequenza di avanzamento.
In ambienti polverosi e con tavole sporche, tappeti (transfer) con aspirazione,evitano che lo sporco cada sui sensori.
Interni totalmente neri antiriflettente, che sopprimono i disturbi luminosi dell’ambiente
