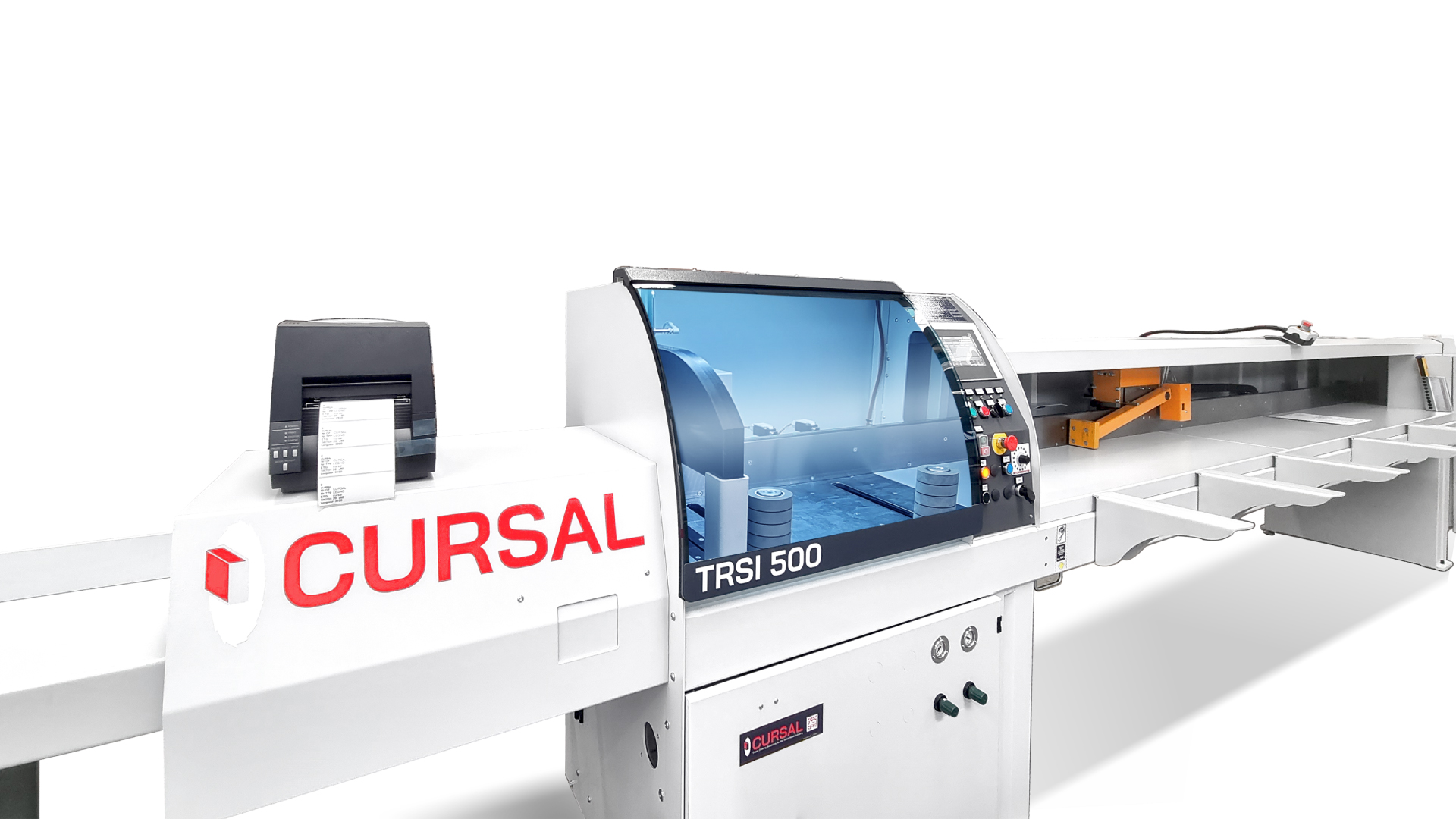

OPTIMIERENDE SCHUB-KAPPSÄGE MODELL TRSI SÄGEBLATT Ø500
WARUM IST DAS SCHUBSYSTEM DAS AM HÄUFIGSTEN EINGESETZTE?
Die Antwort ist einfach: Vielseitigkeit ohne Kompromisse.
Die TRSI Ø500 bietet eine ideale Kombination aus Robustheit, Präzision und Anpassungsfähigkeit – perfekt für alle Bereiche der Massivholzverarbeitung sowie für Holzwerkstoffe.
KOMPAKTER AUFBAU, INDUSTRIELLES HERZ
Die TRSI Ø500 zeichnet sich durch ihren modularen Monoblock-Rahmen aus – Cursal war der Erste, der ihn einführte, inzwischen von allen kopiert.
Diese stabile und verwindungssteife Konstruktion garantiert Langlebigkeit, einfache Installation und optimale Integration in automatisierte Linien.
Dank ihrer kompakten Bauweise bietet sie mehr Technologie auf weniger Raum.

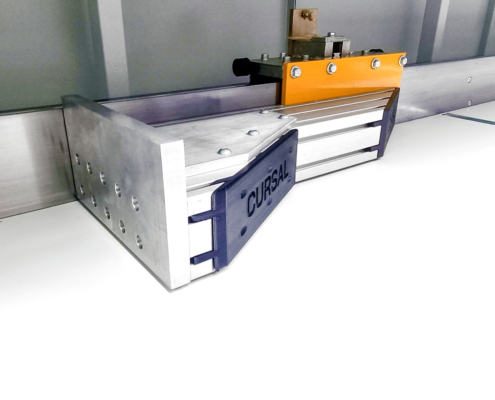

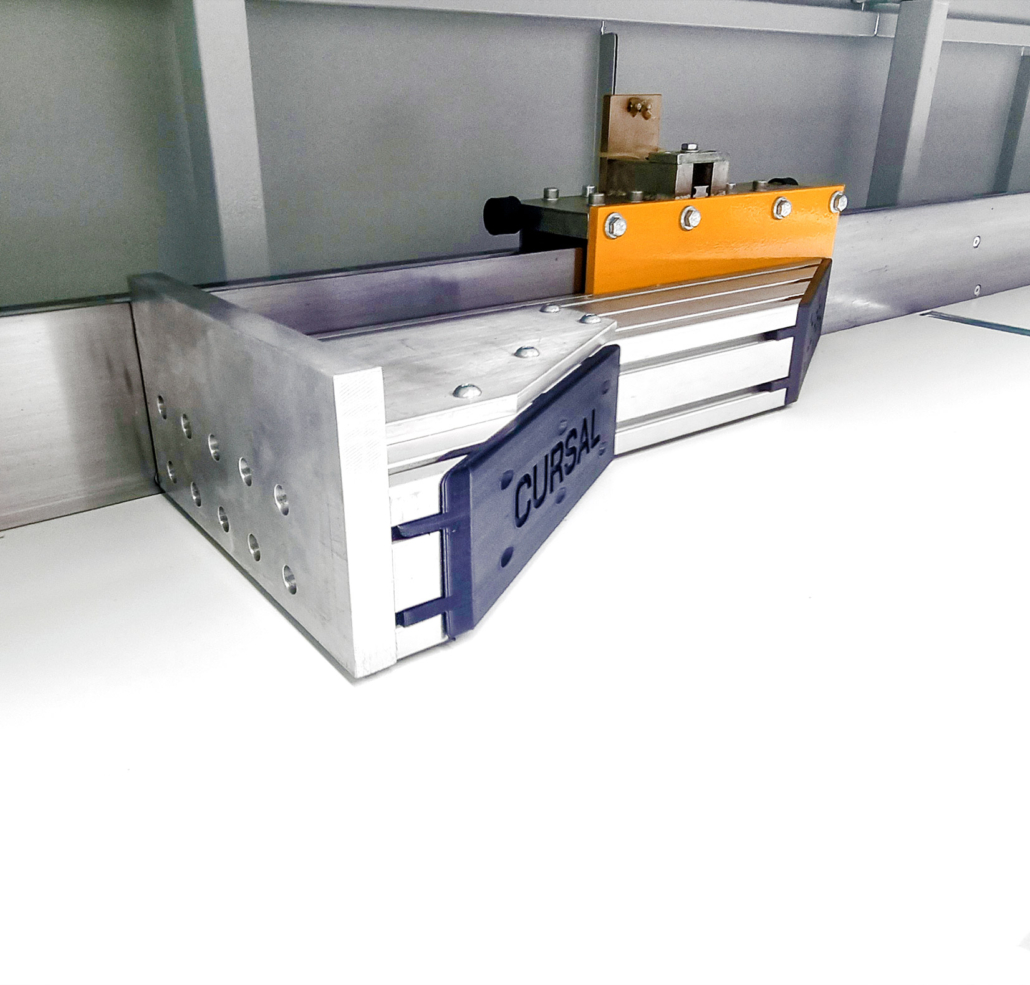

SCHUBKÖRPER: DAS TECHNOLOGISCHE HERZSTÜCK
Ausgestattet mit bürstenlosen Motoren und Kugelumlaufführungen erreicht der Schieber Geschwindigkeiten von bis zu 250 m/min, bei gleichzeitiger millimetergenauer Präzision.
Die Bewegung ist sanft, kontrolliert und für intensive Produktionszyklen ausgelegt – ohne Einbußen bei der Feinfühligkeit.
SCHNITTGENAUIGKEIT UND OBERFLÄCHENQUALITÄT
Das Sägeblatt Ø500 mm erlaubt Schnitthöhen bis 125 mm – ideal für Einzelbretter, Pakete oder Halbfertigprodukte, auch bei behandeltem Material.
Die Schnittqualität bleibt konstant hoch, dank verschleißfester und langlebiger Komponenten.
EINE MASCHINE, UNENDLICHE MÖGLICHKEITEN
Dank flexibler Software- und Mechanikkonfigurationen eignet sich die TRSI Ø500 sowohl für programmgesteuertes Schneiden als auch für optimierte Zuschnitte mit Fehlerausscheidung.
Perfekt für Branchen wie Verpackung, Fensterbau, Bauwesen und maßgeschneiderte Möbelproduktion.
DETAILS, DIE DEN UNTERSCHIED MACHEN
Pneumatisches Anheben des Schubers, Sägeblattniederhalter auf Linearschienen, Ausrichter mit integriertem Blasgerät, gummierte Räder mit Ölbadkupplung für konstanten Vorschub.
Optional erhältliches Zubehör sowie automatische Systeme für Beschickung, Codierung und intelligentes Entladen runden die Maschine ab.
TRSI 500: MODULARITÄT, AUTOMATISIERUNG UND FLEXIBILITÄT FÜR DIE VERPACKUNGSINDUSTRIE
Cursal ist der maßgebliche Anbieter für die Verpackungsbranche, die über 65 % unseres Kundenstamms ausmacht.
Wir bieten modulare und skalierbare Lösungen und begleiten unsere Kunden auf dem Weg zur schrittweisen Automatisierung – von der Basiskonfiguration bis zur vollautomatischen Anlage.
DAS SYSTEM BEGINNT MIT EINER STANDARDKONFIGURATION, die sofort einsatzbereit ist und kontinuierliche Produktivität gewährleistet:
Zuführketten CALS zur Bildung eines geordneten Puffers
Ausschleuser im Auslaufbereich für Halbfertigwarenpakete
Aufnahme über Freilaufrollenbahnen für eine sichere und reibungslose Handhabung
Diese Grundausstattung kann durch automatische Be- und Entladesysteme erweitert werden – ideal zur Bewältigung von Personalengpässen und für eine hohe Produktivität.
SEQUENZIELLER SCHNITT – MAXIMALE FLEXIBILITÄT
Unsere Kappsägen der Serie TRSI sind perfekt für schnelle und präzise Folgeschnitte geeignet.
Die TRSI 500 ist ideal für kleine und mittlere Losgrößen
Die Modelle TRSI 600 und 700 eignen sich für intensive Anwendungen
Für Gehrungsschnitte ist das Modell TRGSI mit Diagonalschnitt verfügbar
Der nächste Schritt ist die Version TRSI AP, ausgestattet mit integriertem pneumatischem Schieber, Zuführketten und einer Geschwindigkeit von bis zu 200 m/min.
Sie verarbeitet Pakete bis zu 100 kg mit einer Präzision von ± 0,25 mm.
FLEXIBILITÄT FÜR JEDE VERPACKUNGSART
Unsere Systeme passen sich unterschiedlichsten Produktionsanforderungen an – vom Zuschnitt leichter, kurzer Bretter bis hin zu massiven Werkstücken.
Optimierung des Arbeitszyklus ist in jeder Produktionsumgebung garantiert.
Unsere Anlagen sind nicht nur in Italien, sondern auf allen Kontinenten im Einsatz – ein Beweis für unsere internationale Ausrichtung, basierend auf Zuverlässigkeit, Innovation und einem starken After-Sales-Service.
CURSAL TRSI – OPTIMIERUNG UND AUTOMATISIERUNG IM FENSTERBAU
OPTIMIERTE PRODUKTION VON HOLZFENSTERN
Im Bereich der Fenster- und Türenproduktion aus Holz hat die TRSI von Cursal die besten Ergebnisse in Bezug auf wirtschaftlichen Ertrag für die Kunden erzielt.
Dank ihrer hohen Geschwindigkeit – in der Lage, in 8 Stunden die Halbfertigprodukte für 400 Fenster herzustellen – und dem effizienten Optimierungssystem, das Cursal seit 1983 entwickelt, amortisiert sich die Investition innerhalb weniger Monate – selbst bei nur 2 Stunden Einsatz pro Tag, ohne Förderungen oder Subventionen.
In der modernen Fensterproduktion sind optimierte Arbeitsabläufe, Reduzierung von Verschnitt und absolute Präzision entscheidend – denn jeder Fehler beeinträchtigt die Qualität des Endprodukts.
Die optimierenden Kappsägen TRSI E/OL sind die ideale Lösung für diese Anforderungen.

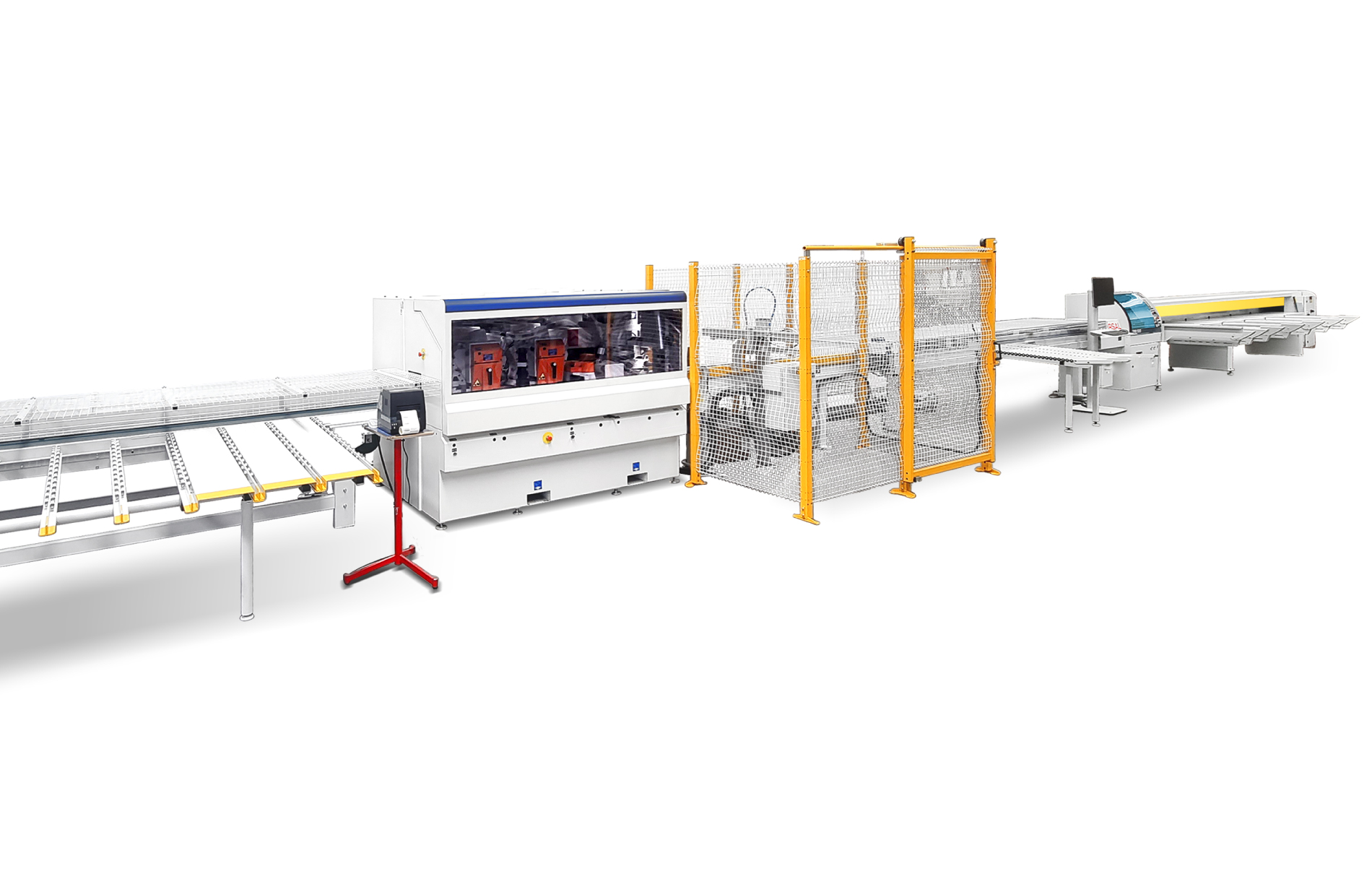

ANLAGENKONFIGURATION FÜR DEN FENSTERBAU
Die Anlage ist spezifisch auf den Fensterbau abgestimmt, mit millimetergenauer Bearbeitung von Pfosten und Riegeln.
Perfekt geeignet für Massivholz, Brettschichtholz und Keilzinkverbindungen, mit einer Präzision von ±0,25 mm und Geschwindigkeiten bis zu 200 m/min, dank des Brushless-Servomotor-Schiebers.
TRSI-MODELLVIELFALT FÜR DEN FENSTERSEKTOR
Für diesen Bereich ist die TRSI in zwei Varianten erhältlich:
TRSI OL zur Längenoptimierung
TRSI E zur Fehlerausscheidung
Das System ist flexibel einsetzbar – sowohl als eigenständige Maschine für Handwerksbetriebe (Stand-Alone) als auch in industriellen Hochleistungslinien.
Die Software optimiert den Holzertrag vollautomatisch durch Verwaltung von Längen, Stückzahlen, Prioritäten und Materialwerten, unter Beachtung der sequenziellen Reihenfolge, die für die nachfolgenden Bearbeitungszentren erforderlich ist – und erzielt so maximale Effizienz und Ergebnisqualität.

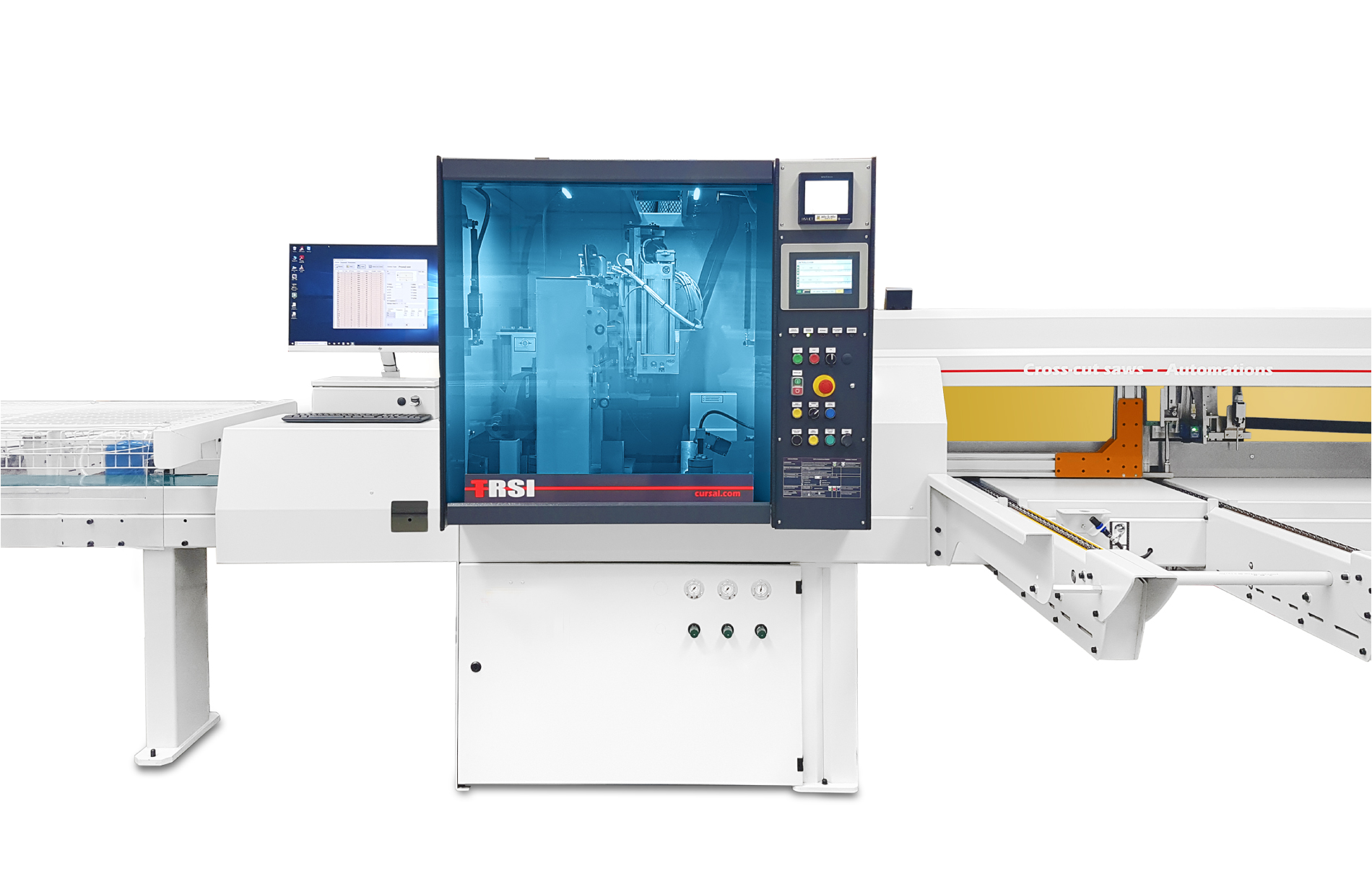

TRSI – INTELLIGENTES BOHRSYSTEM
Vom Plan zur perfekten Bohrung – nahtlos, präzise und automatisiert:
Das integrierte System von Cursal optimiert jedes Brett durch Hochgeschwindigkeit, CNC-Steuerung und maximale Flexibilität.
AUTOMATISCHE OPTIMIERUNG IN ECHTZEIT
Das in die TRSI integrierte Bohrsystem optimiert alle Produktionsphasen.
Nach dem automatischen Einlesen des Werkstücks berechnet die Software in Echtzeit den kombinierten Trenn- und Bohrplan und übermittelt ihn direkt an die Kappsäge.
Das Ergebnis: synchronisierte Produktion, fehlerfreie Abläufe, verkürzte Zykluszeiten und konstante Qualität – selbst bei gemischten Chargen oder unterschiedlichen Materialien.
MODULARE KONFIGURATIONEN FÜR JEDEN BEDARF
Das Bohrmodul ist flexibel und in Varianten mit 1, 5 oder 18 Bohrspindeln erhältlich.
Die Standardkonfiguration umfasst 5 unabhängige Spindeln, die vor dem Sägeblatt positioniert sind.
Jede Spindel verfügt zusätzlich zur CNC-Achse über einen pneumatischen Hub von 70 mm und kann Bohrer bis Ø25 mm aufnehmen.
Brushless-Motor und ein Schlitten mit 4 Kugelumlauflagern garantieren höchste Präzision und Zuverlässigkeit.
Die Bearbeitung passt sich flexibel an unterschiedliche Längen, Durchmesser und Bohrtiefen an.
CNC-GESTEUERTE AUSRICHTUNGSEINHEIT
Das Ausrichtungssystem besteht aus 2 unabhängigen Achsen mit pneumatischen Hüben bis 300 mm und 125 mm, montiert auf Wagen mit Kugelumlaufrollen.
Gesteuert über PLC, sorgt es für stabilen Werkstückhalt, verhindert Mikrobewegungen und gewährleistet maximale Bearbeitungsgenauigkeit.
ZENTRALE STEUERUNG ÜBER INDUSTRIE-PC
Das Steuerzentrum ist ein Industrie-PC mit Windows 11, ausgestattet mit LCD-Monitor, kabelloser Tastatur und Maus.
Die Kommunikation zwischen CNC und PC erfolgt über Ethernet/USB-Schnittstellen.
Die Software verwaltet CNC, Drucker und Etikettierer und verarbeitet .txt/.csv-Dateien zur Integration in Kundensysteme, inklusive Fernwartungssupport.
Für Kunden ohne eigene Software bietet Cursal das optionale Paket SGPC-1 als Komplettlösung.
PRÄZISION UND KONTINUIERLICHER BETRIEB
Die Integration von Hard- und Software ermöglicht eine einfache und individuell programmierbare Bohr- und Längensteuerung, wodurch manuelle Eingriffe entfallen.
Das Resultat ist eine kompakte, automatisierte Hochleistungslinie, die den Anforderungen der modernen Holzindustrie gerecht wird – mit Effizienz, Qualität und konstanter Produktivität.

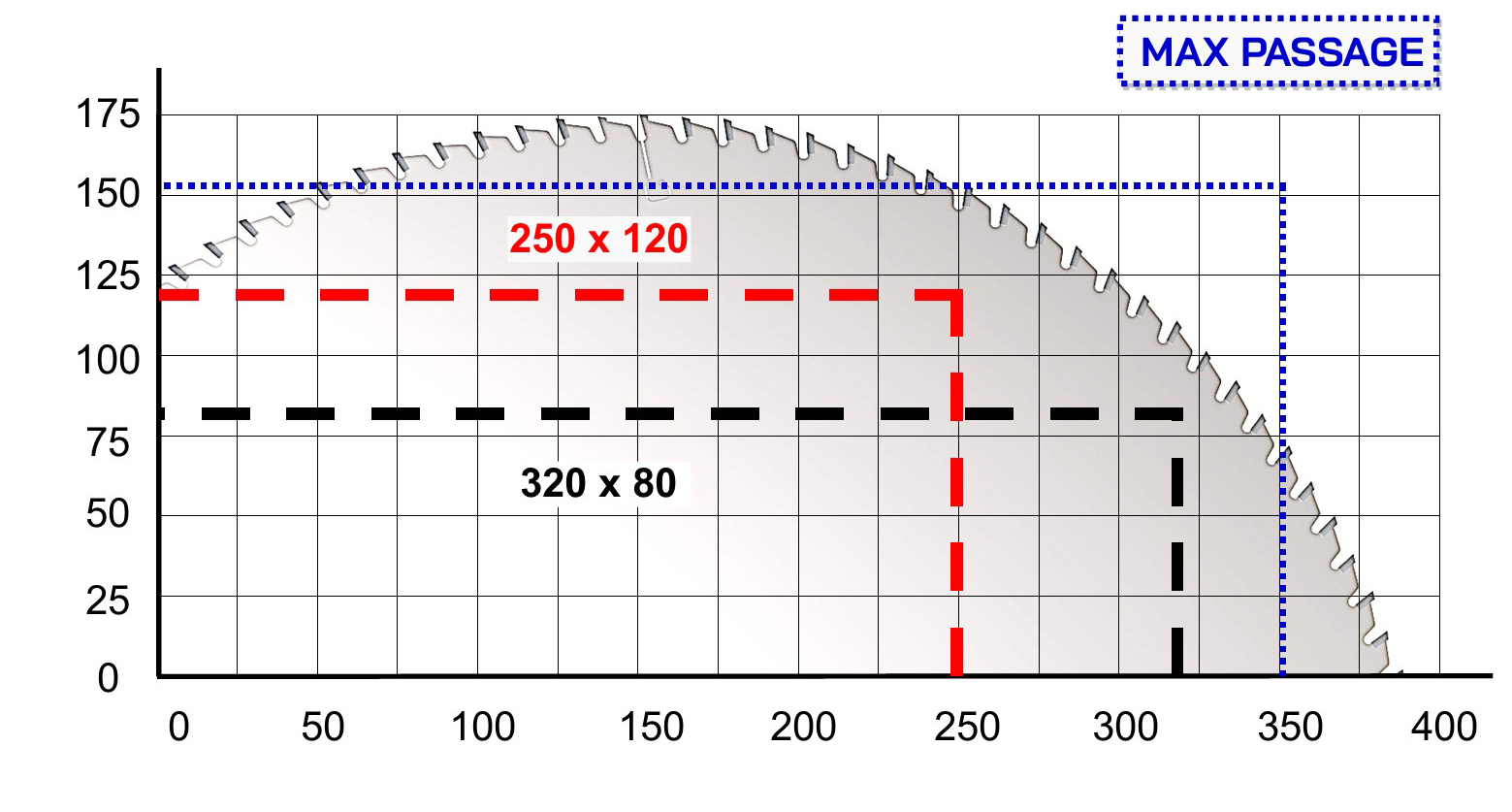

SCHNITTSEKTIONEN
TRSI 500 SÄGEBLATT Ø500 Ø35 Z120
