-Troncatrice ottimizzatrice con trazione a rulli per l’ottimizzazione delle tavole e l’eliminazione del difetto
-Eventuale revisione e cambio CNC/motore etc su richiesta
Descrizione:

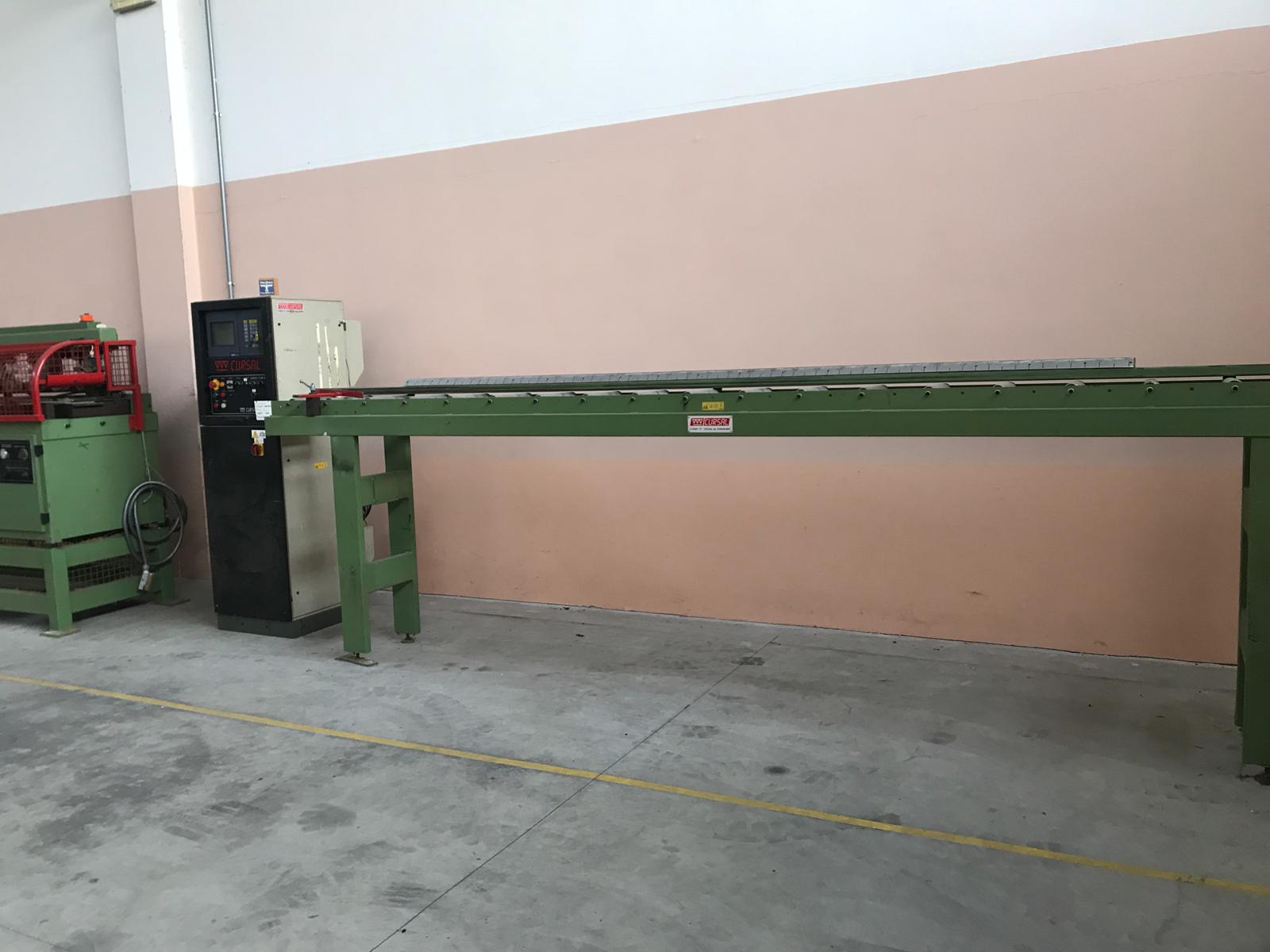

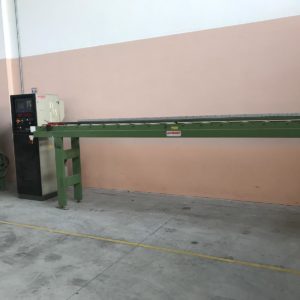

n° 1 RAL 5000X450 RULLIERA FOLLE
Rulliera folle in alimentazione.
Struttura in tubo d’acciaio.
Predisposta per motorizzazione.
Rulli DM 60 zincati, passo 250 mm.
Lunghezza utile rullo 250 portata cad. Kg 230.
Altezza piano di lavoro 850+- 20.
Guida posteriore smontabile H.40.
Dimensioni L5000x450x900.

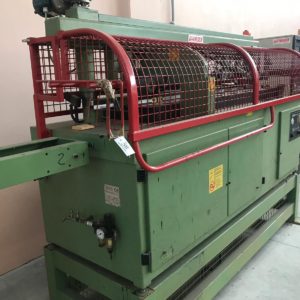

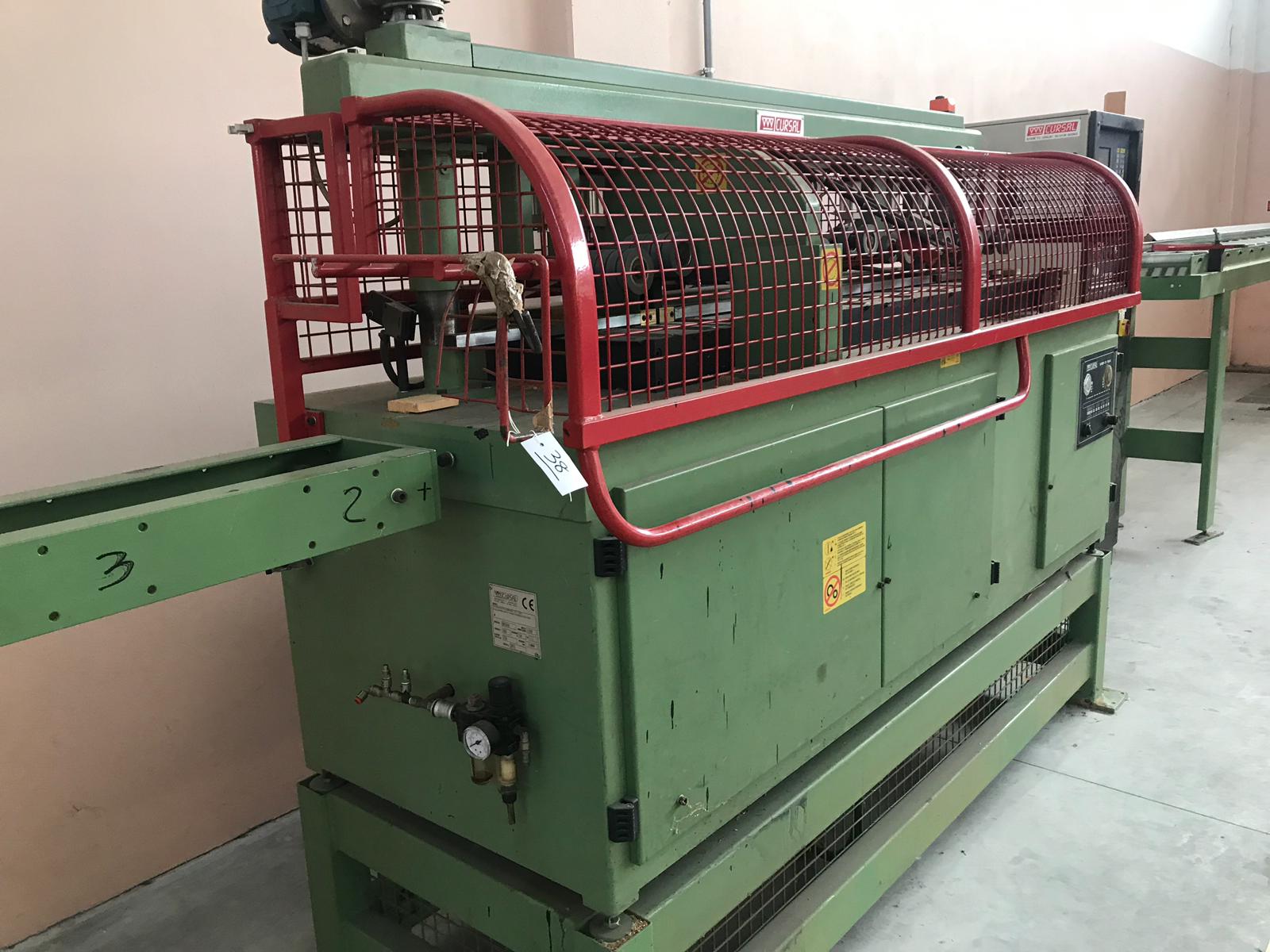

n° 1 TRVE 500/5Q TRONCATRICE CON OTTIMIZZAZIONE
Troncatrice automatica a controllo numerico per tavole prismate diritte.
Si possono lavorare contemporaneamente 25 gruppi di misure (5L e 5Q)con 30 lunghezze cadauno espansibili a 199, con opzioni indipendenti per ogni singolo gruppo.
L’ottimizzazione avviene dopo la lettura completa o parziale della tavola.
L’operatore può dare priorità alle lunghezze, alle quantità o al valore.
Ottimizzazione continua o alternata.
Recupero dello scarto prima e dopo i segni (in ottimizzazione continua).
Gestione scarto min. e max per giuntatrice.
Scambio automatico dell’ordine se la combinazione calcolata non rientra nei limiti di scarto concessi.
Rilievo della produttività dell’operatore.
A lavoro ultimato si controllano a video i quantitativi lavorati.
Uscita seriale RS 232 per i collegamenti con PC e stampante.
Il rilevamento del difetto avviene a mezzo di una telecamera che vede un segno luminescente fatto con un apposito gesso.
Velocità massima di avanzamento mt/min 150 con motore Brushless.

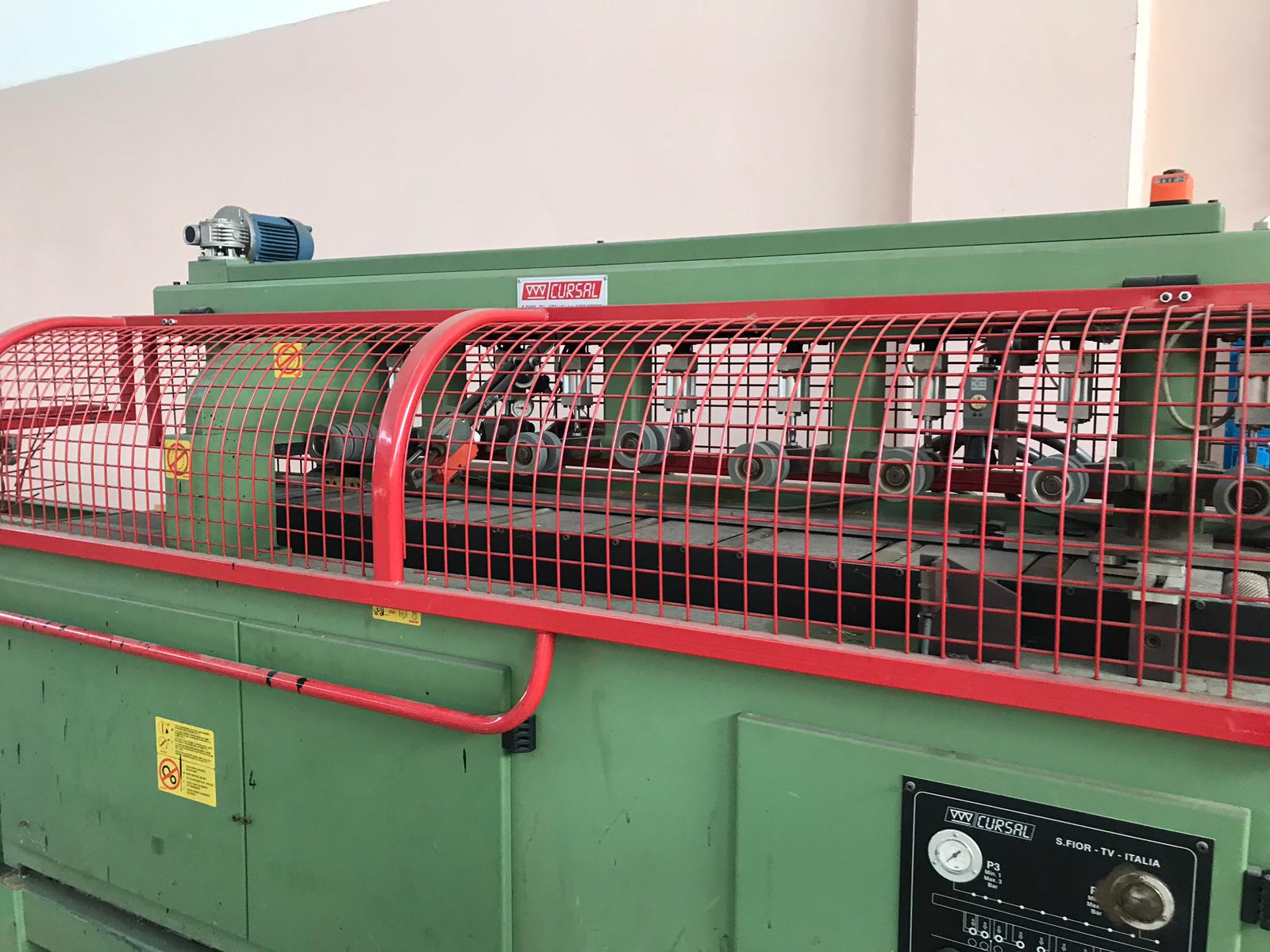

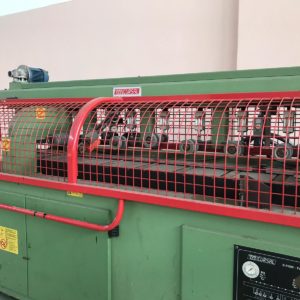

Avanzamento tavole da Dx a Sx a mezzo 10 rulli motorizzati rigati.
I rulli sono temperati, nitrurati, nichelati ed in acciaio bonificato.
Carro superiore motorizzato regolabile in altezza, con ruote di pressione pneumatiche.
Prima ruota con abbassamento automatico 1/2 fotocellula.
Movimento lama alternativo verticale, con corsa lama totalmente controllata.
Tempo di taglio regolabile da 0.01 a 1 secondi.
Lunghezze troncate min.200 mm – max 3000 mm.
Altezza del pezzo da lavorare minima 8 mm. max 90.
Altezza di taglio sulla guida 95.
Differenza massima di spessore per tavole troncate contemporaneamente mm.8.
Larghezza da 30 a 200 mm.
Sezione di taglio min.400 mm2 – max 12000 mm2.
Tolleranza fino ad 1 metro +/- 1.5 mm oltre +/- 0.15%.
Velocità con tavole sez. mmq 2500.
Lunghezza troncata mm. 100 tagli/minuto 90.
Lunghezza troncata mm. 250 tagli/minuto 76.
Lunghezza troncata mm. 500 tagli/minuto 60.
Lunghezza troncata mm. 1000 tagli/minuto 43.
Altezza piano di lavoro 850+- 20.

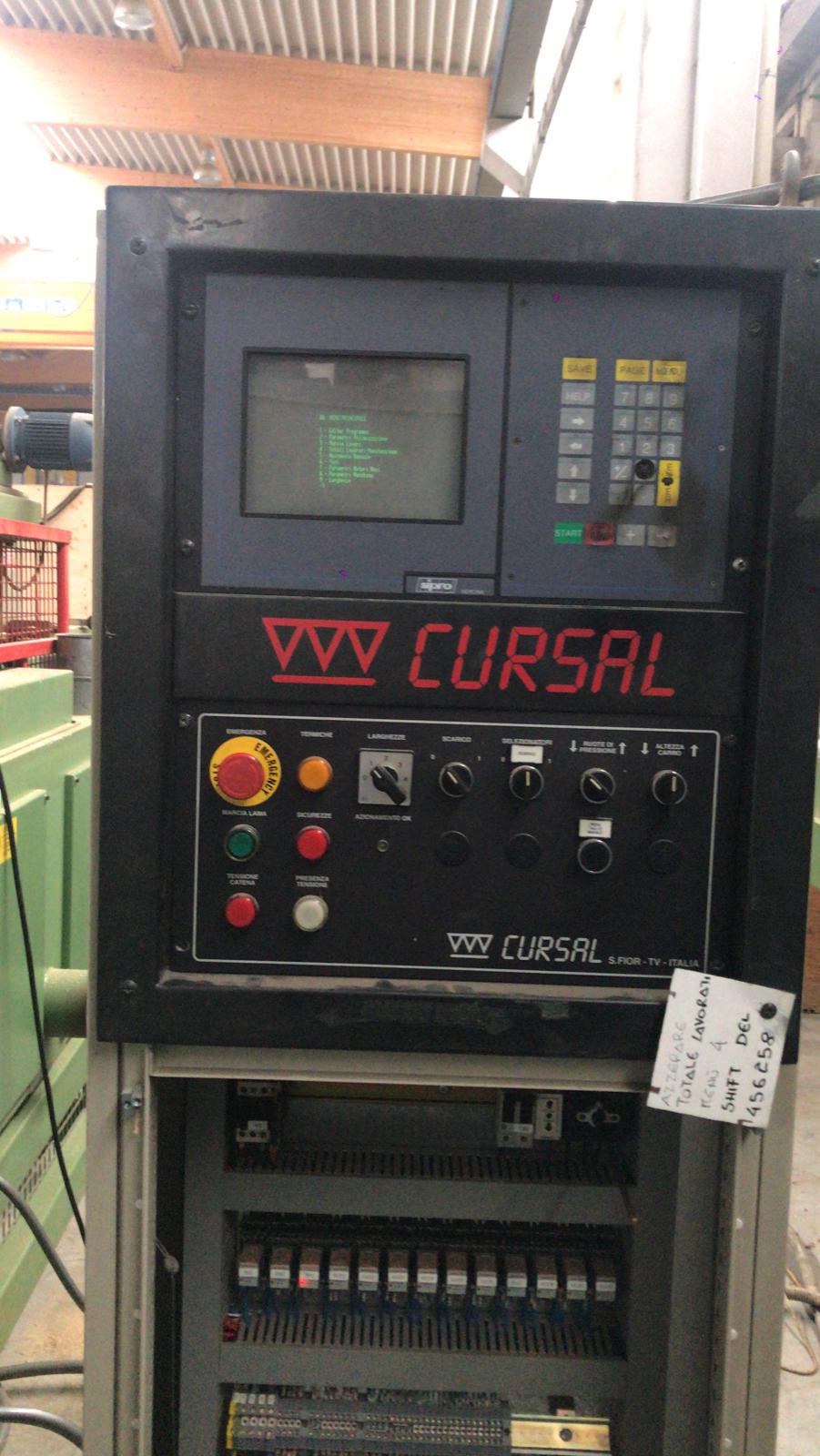

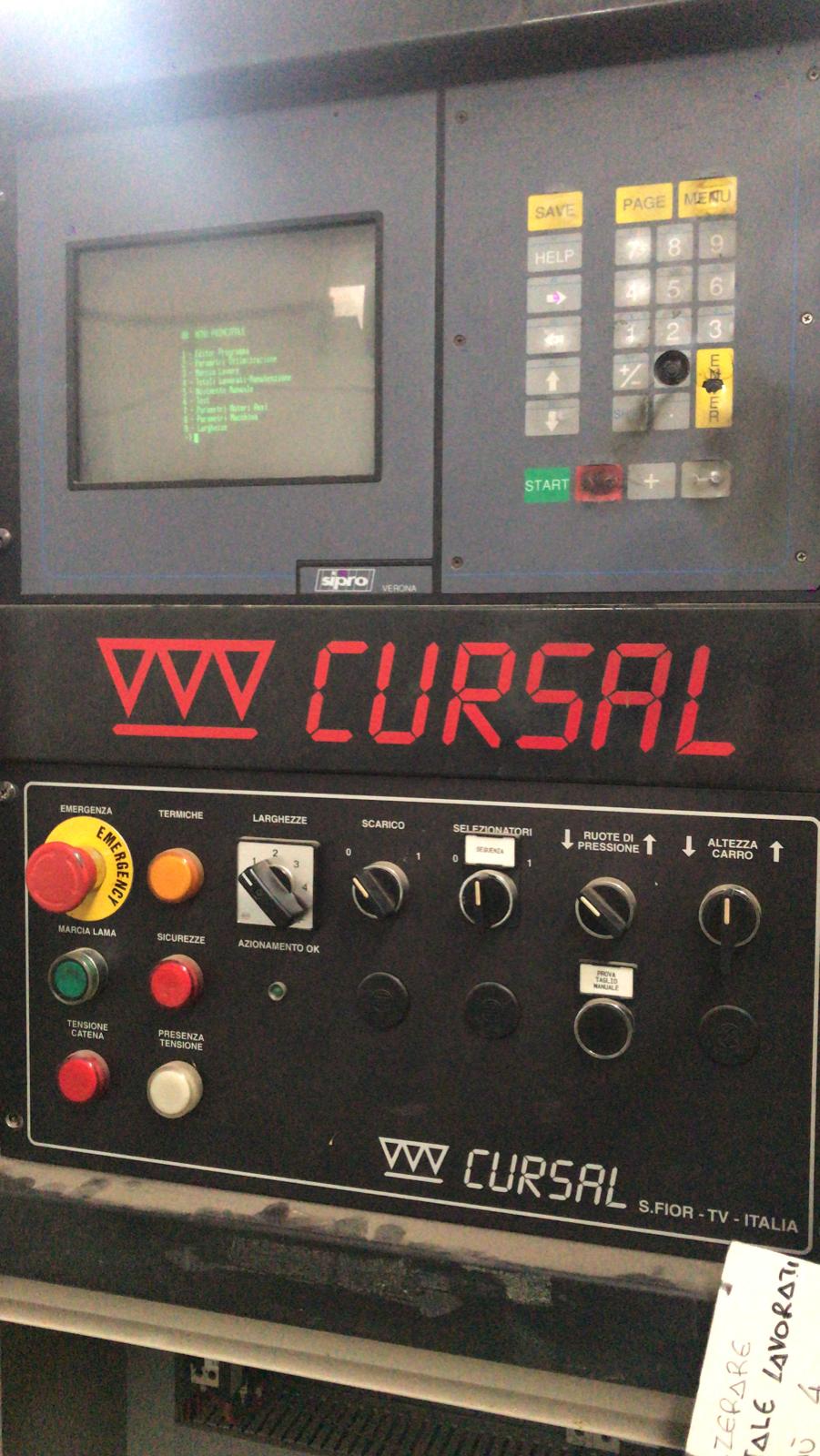

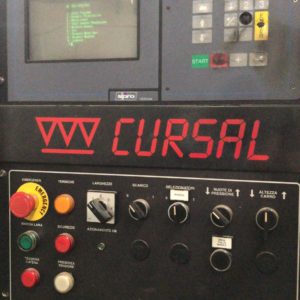

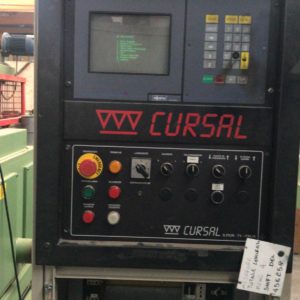

Quadro elettrico esterno pressurizzato.
Protezione totale a cappotto.
Potenza installata 8 KW.

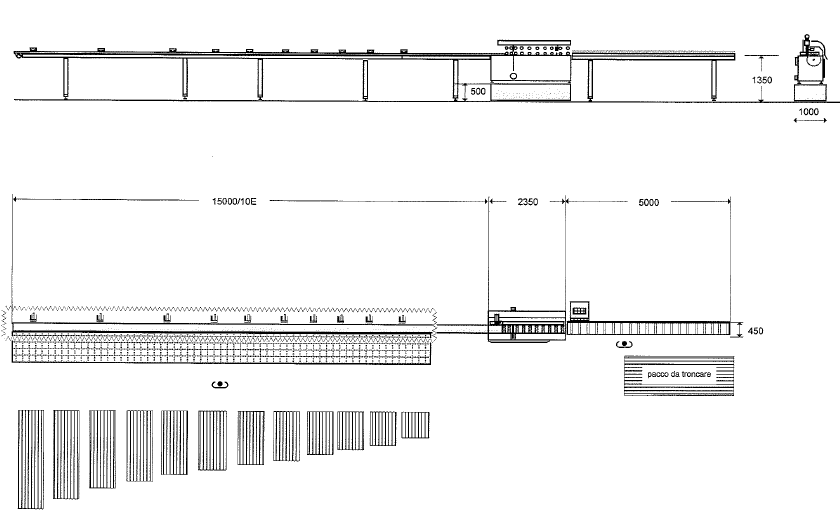

Dimensioni L2350x1000x1400.
n° 1 HM 500-35-120 LAMA
Lama in HM a denti alternati DM 500 foro DM 35 Z= 120.
Tensionata, bilanciata e silenziata per 85 m/sec.

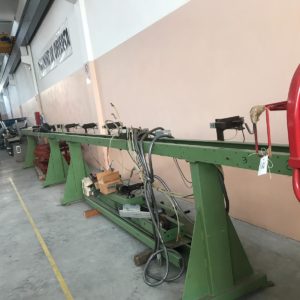

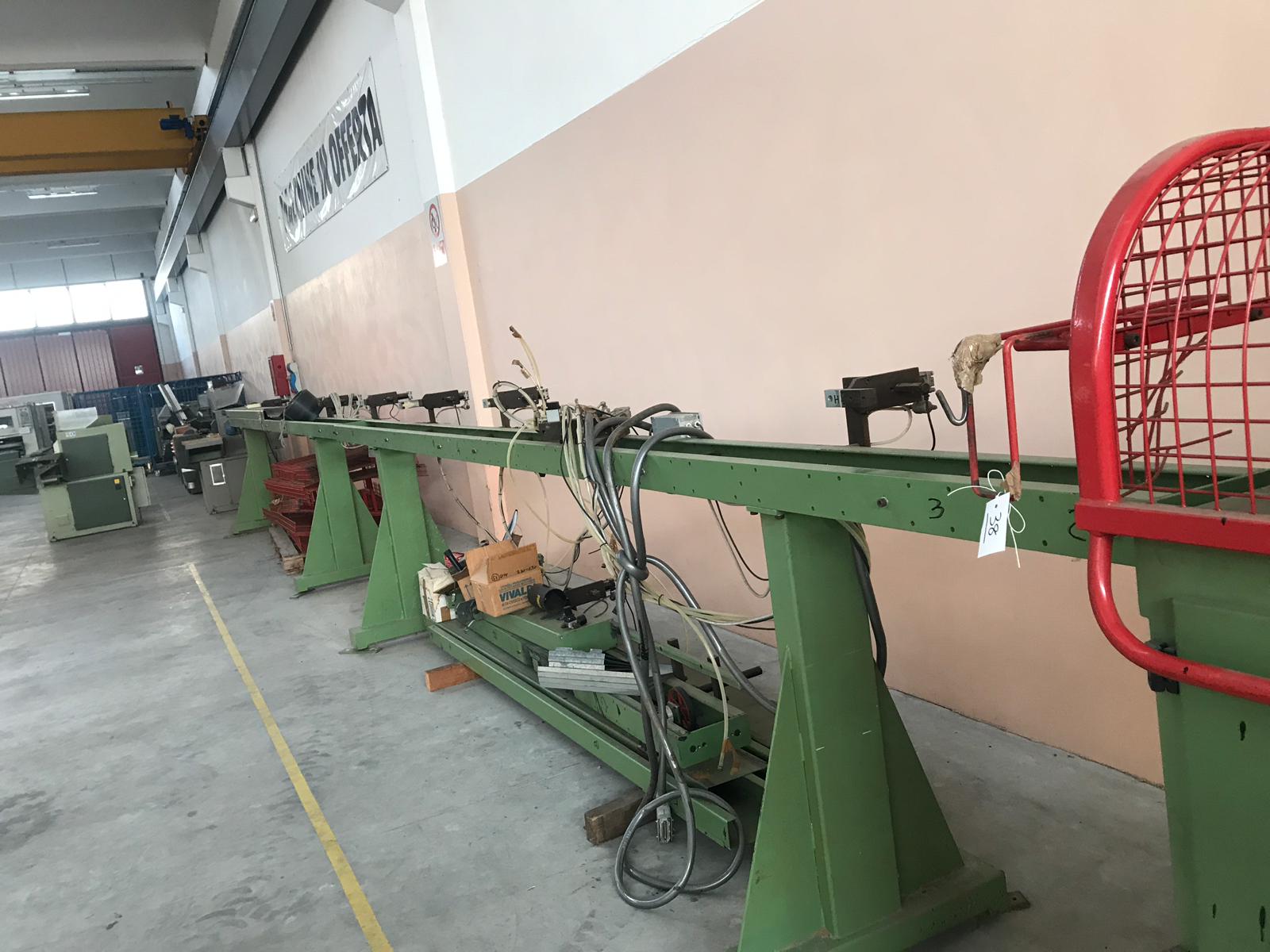

n° 1 TSEP 15000XH850/10E TAPPETO SELEZIONATORE A CN
Tappeto di scarico a CN con 10 espulsori programmati per lo scarico lato opposto guida.
Velocità 130 m/min. fissa.
Ogni espulsore può essere spostato.
Si possono programmare per l’espulsione tutti pezzi ottimizzati dividendoli per lungh./qualità/largh. senza vincoli per la postazione scelta.
Possibilità di espellere più lunghezze dallo stesso espulsore.
Tutto il resto va alla fine del tappeto.
Lunghezza del pezzo da espellere min. 200 mm max 3000 mm.
Larghezza max. 200mm.
Selezionando pezzi con lungh. inferiore a 400 mm si riduce la velocità della troncatrice del 7%.
Altezza piano di lavoro 850+- 20.
Senza piani di scarico.
Dimensioni L15700x800x1050.
n° 1 ST/TSEP-1350 GRUPPO STAFFE
Staffe per il sostegno dei piani di scarico (non compresi) del selezionatore modello TSEP 1350.
n° 1 STD SOFTWARE TRASMISSIONE DATI AL PC
Gestisce la trasmissione dei dati tra il computer della troncatrice ed il PC con cavo seriale.
Sul PC si possono programmare in Windows 95® fino a 9999 ordini-commesse.
I totali calcolati dalla troncatrice (oltre 80) vengono trasmessi al PC direttamente in foglio Excel® e salvati in .CSV.
n° 1 CAVO TRASMISSIONE DATI AL PC
lunghezza Max. 25 mt.
Altezza di lavoro 1350 con supporto troncatrice
