n° 1 RALM 4000X450 RULLIERA MOTORIZZATA IN ALIMENTAZIONE
Rulliera motorizzata in alimentazione.
Struttura in tubo d’acciaio.
Motore HP 0.5, velocità fissa 70 m/min.
Trasmissione frizionata con cinghia piana totalmente protetta.
Rulli Ø 60 zincati, passo 250 mm. (PRIMO METRO PASSO 125 mm)
Lunghezza utile rullo 250 mm. portata cad. Kg. 230.
Altezza piano di lavoro 850+-20 mm.
Guida posteriore smontabile H. 40 mm.
Dimensioni: Lunghezza 4000 x Profondità 450 x Altezza 900 mm.

n° 2 PS 4000X200 PIANO SEGNAPEZZI
Piano segnapezzi regolabile in larghezza.
Larghezza tavole min. 30 mm. – max. 190 mm.
Lunghezza 4000 mm.

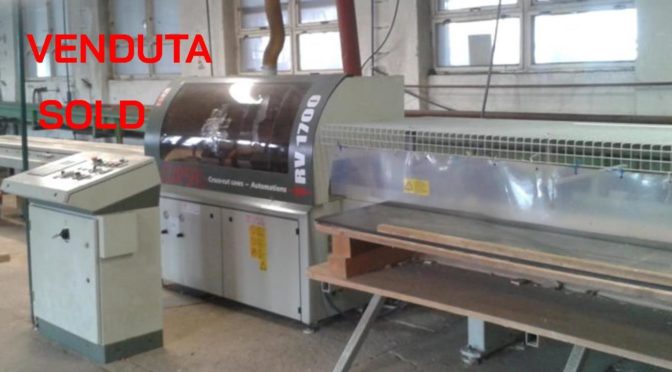

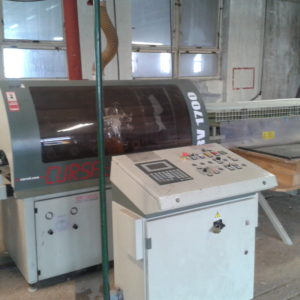

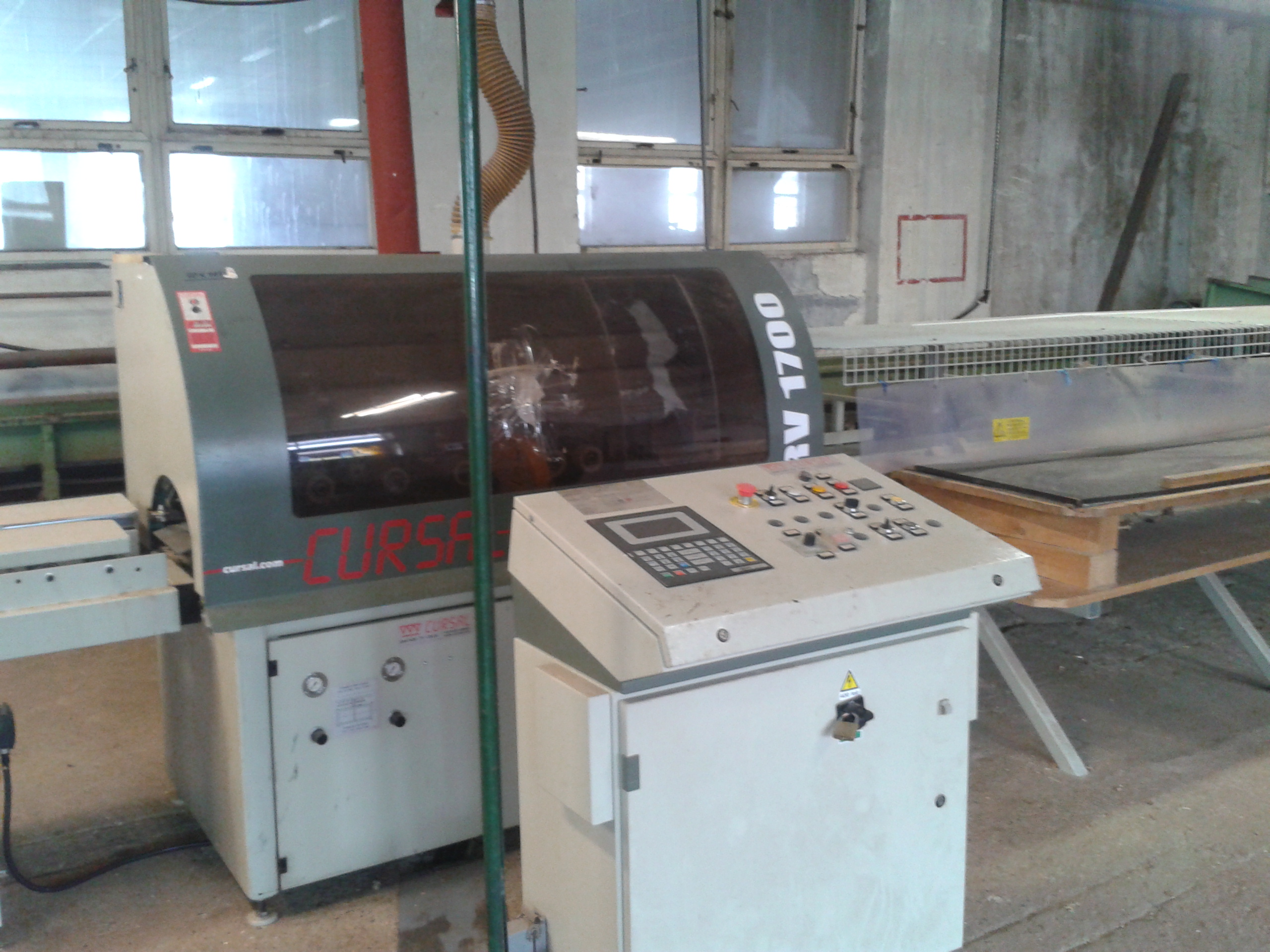

n° 1 TRV 1700E SX 500 TRONCATRICE CON OTTIMIZZAZIONE
Troncatrice ottimizzatrice per tavole prismate.
Si possono lavorare contemporaneamente 45 gruppi di misure (9L e 5Q) con 199 per ogni gruppo, con opzioni indipendenti per ogni singolo gruppo.
L’ottimizzazione avviene dopo la lettura completa o parziale della tavola.
L’operatore può dare priorità alle lunghezze, alle quantità o al valore.
Ottimizzazione continua o alternata.
Recupero dello scarto prima e dopo i segni (in ottimizzazione continua).
Gestione scarto min. e max. per giuntatrice.
Scambio automatico dell’ordine se la combinazione calcolata non rientra nei limiti di scarto concessi.
Rilievo della produttività dell’operatore.
A lavoro ultimato si controllano a video i quantitativi lavorati.
Uscita seriale per i collegamenti con PC e stampante.
Il rilevamento del difetto avviene a mezzo di una telecamera che vede un segno luminescente fatto con un apposito gesso.
Velocità massima di avanzamento autolimitata a mt/min. 130-250 con motore Brushless.
Avanzamento tavole da SX a DX a mezzo tappeti motorizzati a CN.

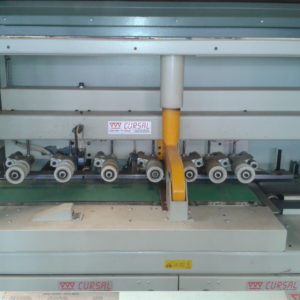

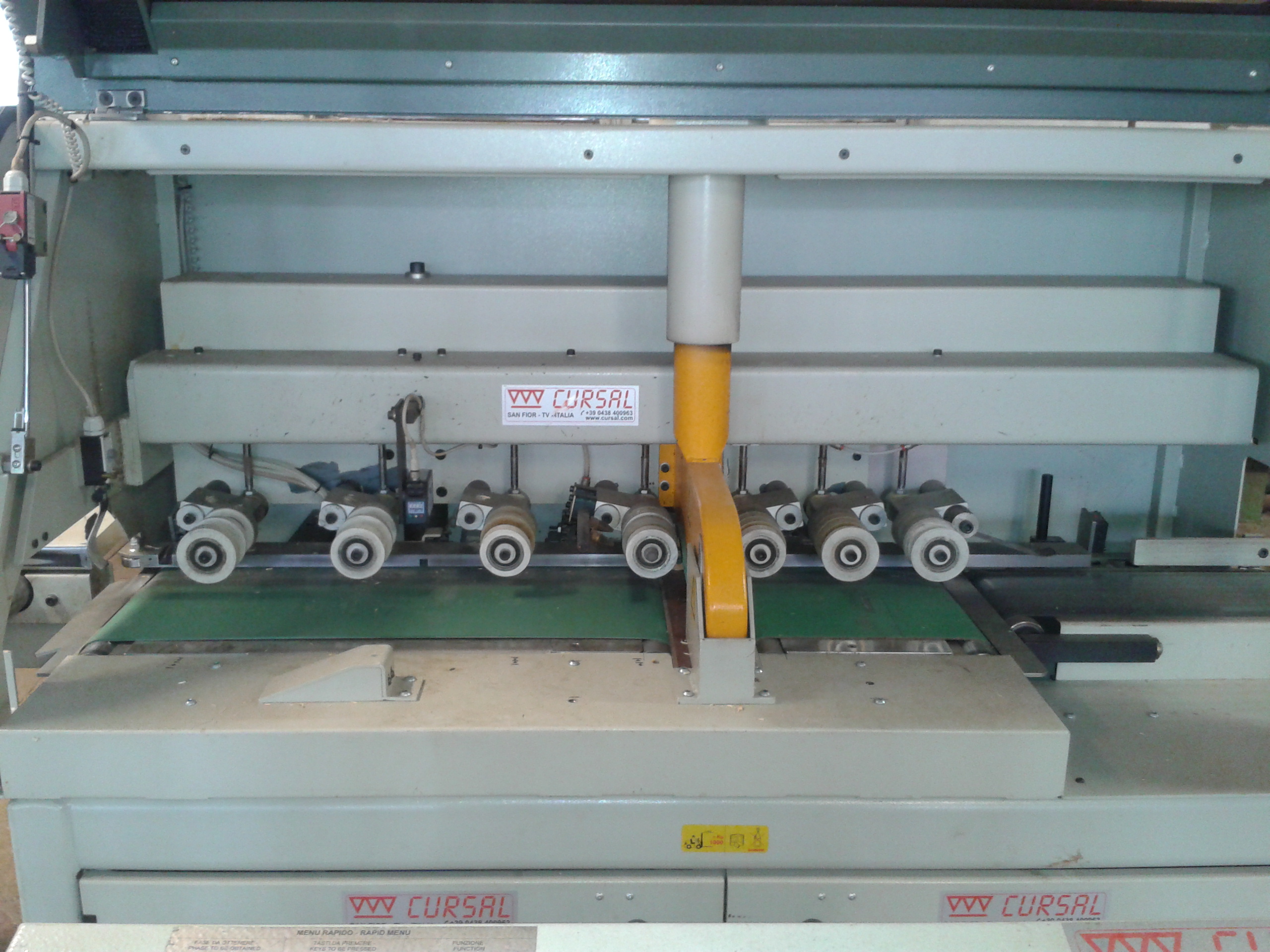

Carro superiore motorizzato regolabile in altezza, con ruote di pressione pneumatiche.
Prima ruota con abbassamento automatico 1/2 fotocellule.
Movimento lama alternativo verticale, con corsa lama totalmente controllata.
Sistema di sbloccaggio rapido della lama con dispositivo antibloccante.
Tempo di taglio regolabile da 0.01 a 0.7 secondi.
Lunghezza della tavola da troncare min. 300 mm. – max. 6300 mm.
Spessore tavole min. 5 mm. – max. 70 mm.
Differenza massima di spessore per tavole troncate contemporaneamente 6 mm.
Larghezza tavole min. 30 mm. – max. 250 mm.
Sezione di taglio min. 200 mm2 – max. 13000 mm2.
Lunghezze troncate min. 20 mm. – max 3000 mm.
Lunghezza minima dell’ultimo pezzo troncato 180 mm.
Tolleranza di posizionamento media fino ad 1 metro +/- 0,7 mm. oltre +/- 0,1 %. (valida solo per legni dritti, piani e omogenei).
Velocità con tavole sezione mmq. 2500: lungh. mm. 500 – 50-100 tagli/min; lungh. mm.1000 – 40-75 tagli/min.
Altezza piano di lavoro 850 +/-20, questa altezza è valida per tutta la linea anche se i transfers indicano altre quote.
Protezione totale a cappotto.
Potenza installata 7 KW.
Quadro elettrico esterno pressurizzato.
Dimensioni: Lunghezza 1700 x Profondità 900 x Altezza 1300 mm.

n° 1 HM 500-35-120 LAMA
Lama in HM a denti alternati Ø 500 foro DM 35 Z= 120.
Tensionata, bilanciata e silenziata per 85 m/sec.

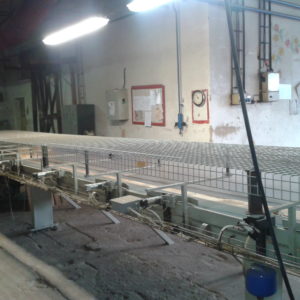

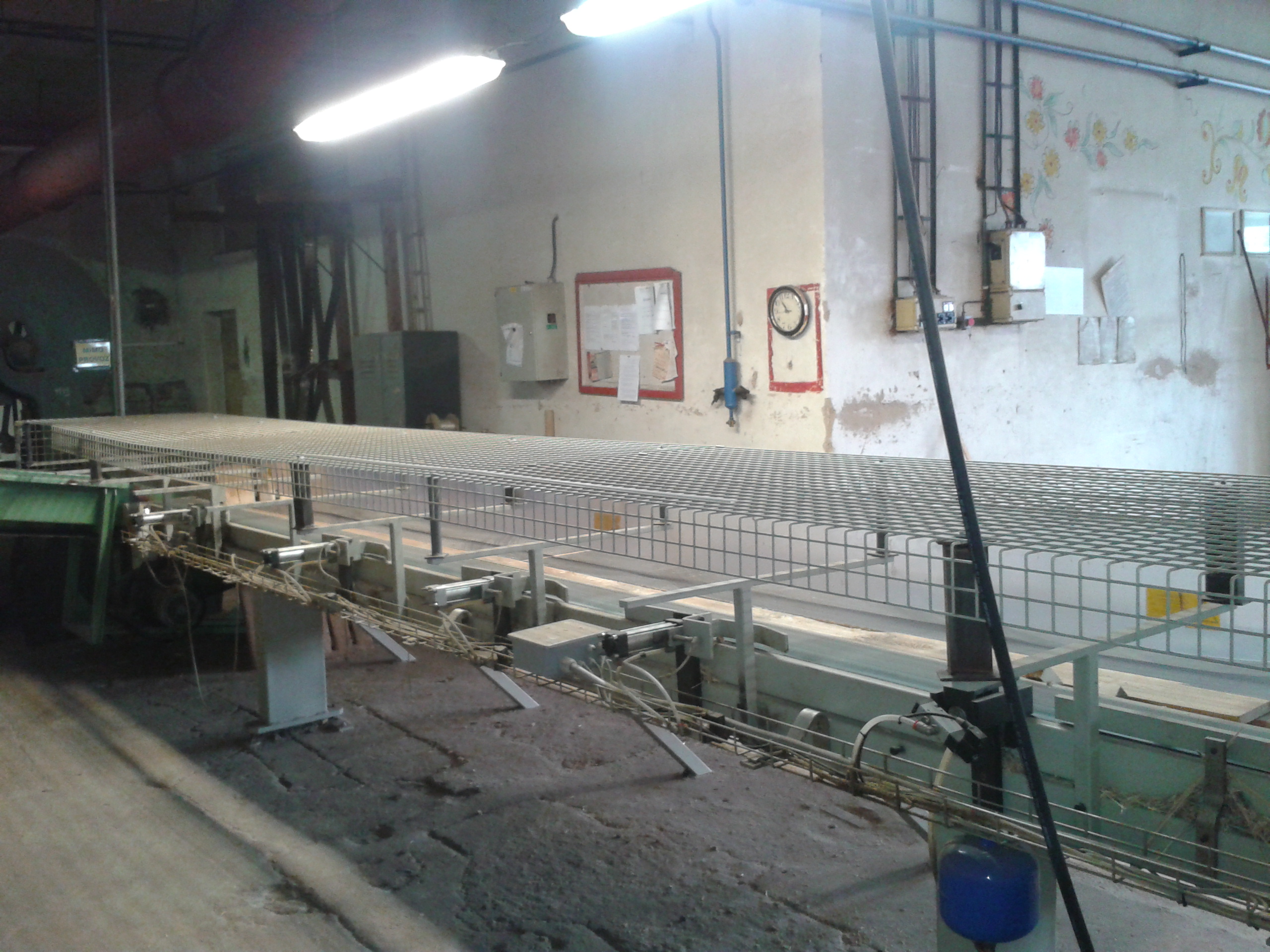

n° 1 TSEP 6000X300 /4E 60 TAPPETO SELEZIONATORE A CN
Tappeto di scarico a CN con 4 espulsori programmati per lo scarico lato opposto guida.
Larghezza utile del nastro 190 mm.
Velocità avanzamento 135 mt/min. fissa con motore in C.A.
Lunghezza espulsore 60 mm.
Corsa 75-125 mm.
Ogni espulsore può essere spostato.
Si possono programmare per l’espulsione tutti pezzi ottimizzati o programmati dividendoli per lungh./qualità/largh. senza vincoli per la postazione scelta.
Possibilità di espellere più lunghezze dallo stesso espulsore.
Consenso all’espulsione da CN (espelle al centro del pezzo).
Tutto il resto va alla fine del tappeto.
Lunghezza del pezzo da espellere (chiedere x modifiche) min. 200 mm. – max. 3000 mm.
Larghezza tavole min. 30 mm. – max. 250 mm.
Peso max. tavola Kg. 25.
Selezionando pezzi con lungh. inferiore a 400 mm. si riduce la velocità della troncatrice del 7%.
Altezza piano di lavoro 850+-20 mm.
Protezione totale a cappotto esclusa la zona di espulsione che dovrà essere protetta da piani di scarico, da vie a rulli o da qualsiasi mezzo di raccolta pezzi che impedisca l’accesso agli operatori.
Senza piani di scarico.
Dimensioni: Lunghezza 6000 x Profondità 800 x Altezza 1050 mm.

n° 1 ESPULSORE SENZA CONTATTO
Espulsore a soffio montato all’interno di un espulsore meccanico (o indipendente).
Lunghezza del pezzo da espellere min. 50 mm. – max. 500 mm. (Peso max del pezzo 2 Kg.)
Ogni espulsore può essere spostato.
Si possono programmare per l’espulsione tutti pezzi ottimizzati dividendoli per lungh./qualità/largh. senza vincoli per la postazione scelta.
Possibilità di espellere più lunghezze dallo stesso espulsore

n° 4 ST/TSEP-850 GRUPPO STAFFE
Staffa per il sostegno dei piani di scarico (non compresi) del selezionatore modello TSEP 850.

LINEA USATA ANNO 2009
